光学企業の帯電防止電子部品の皿0.3mmの平坦

光学企業の帯電防止電子部品の皿0.3mmの平坦

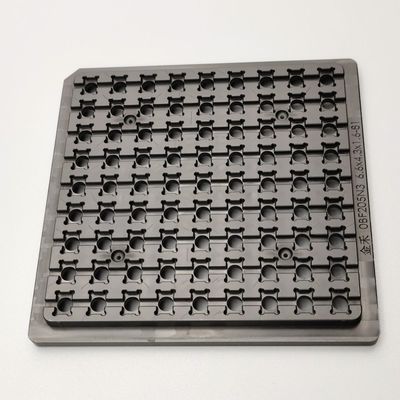

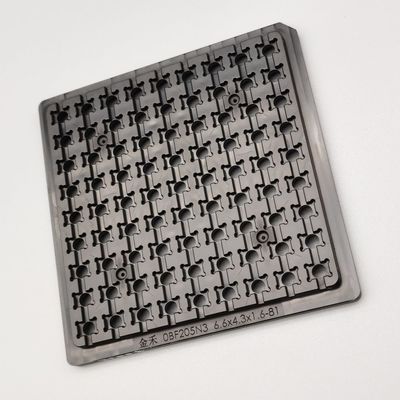

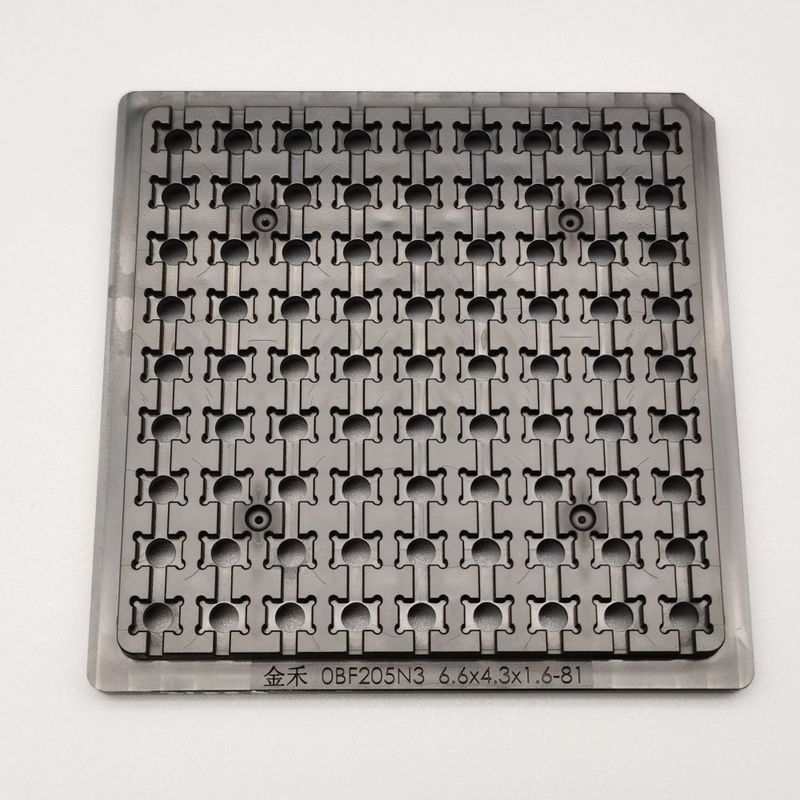

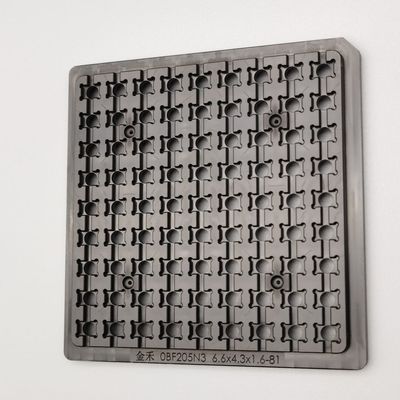

光学企業で電子部品の貯蔵に使用する帯電防止皿

帯電防止皿は射出成形プロセスによって特別な高温抵抗力があるプラスチックから成り、物質的な表面の抵抗の価値は国際規格に従ってある。

それはまた転換のローディング、包装、貯蔵および交通機関のプロダクト静電気、多数の電子デバイスおよびプロダクト工程を除去できる。企業では、精密電子部品の貯蔵のために適しているのは別名伝導性の静電気の皿である。顧客の電子部品の条件に従って、サイズのための異なった条件がある。

ESD間の主な違いおよび帯電防止。
帯電防止十分な充満を造り上げるように衝撃を得るために表面を渡る空電を決してそう散らさない塗るか、または化学添加物を持ちなさい。ESDは実際に埋まっているのでより大きい長期結果を提供するはるかに強い解決である。

人物証明書

産業使用:電子
特徴:再生利用できる
おあつらえ:受け入れなさい
原産地:シンセン、中国（本土）
型式番号:HN21003
表面抵抗:1.0*10e4-1.0*10e11オーム
色:黒い
特性:Antistatic/ESD
CADのデッサン:利用できる

プロダクト塗布

電子部品の半導体はシステム ディスプレイ技術を埋め込んだ

マイクロおよびナノのシステム・センサ テストおよび測定Techology
電気機械装置およびシステム電源

物質的な記述

ESDの伝導性材料

また帯電防止または伝導性であり、正常な1つはある場合もある

利点

1. ライト級選手、救う交通機関および包装の費用;
2. 2"、3"か4"で互換性があるサイズの指定ワッフルのパックの送り装置機械;
3.よい帯電防止性能、効果的にプロダクトが帯電防止解放によって傷つかないことを確認するため;
4.高温オートメーション装置アセンブリのために適した高温抵抗;
5.プロダクトのいろいろな種類の生産の状態のために適した耐食性;
6.プロダクトの、ほとんどのダースつの容量の設計保護の前提の下のマトリックスの整理の設計、費用節約;
7.端の小さな溝の設計は、効果的に積み重ね間違いを、訂正する配置の方向を防ぐ

FAQ

1. 私はいかに引用語句を得てもいいか。
応答:明確なあなたの条件の細部をできるだけ提供しなさい。従って私達は最初にで提供を送ってもいい。
購入するか、またはそれ以上の議論のために、あらゆる遅れの場合にはSkype/電子メール/電話/Whatsappとの私達に、連絡することはよい。

2. 応答を得るためにどの位かかるか。
応答:私達は仕事日の24時間以内にあなたに答える。

3. 私達が提供するどのようなサービスか。
応答:私達はICまたは部品のあなたの明確な記述に基づいてICの皿のデッサンを先立って設計してもいい。設計からの包装および船積みにワンストップ サービスを提供しなさい。
4。あなたの受渡し条件は何であるか。
応答:私達はEXW、FOB、CIF、DDU、DDP等を受け入れる。あなたのために最も便利または費用効果が大きい1つを選ぶことができる。

5. 質を保証する方法か。
応答:厳密なテストによる私達のサンプルは国際規格に、完成品、100%修飾された率を保障するために従う。
