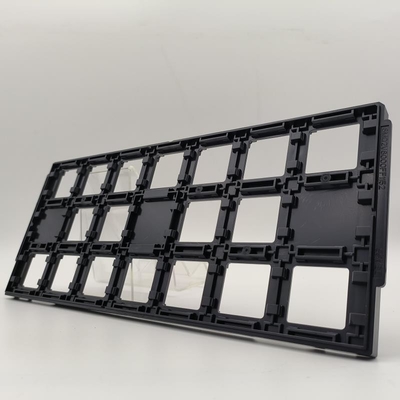

高精度抗静的ESDトレイメモリー 統合回路 JEDEC ICチップ STMトレイ

高精度抗静的ESDトレイメモリー 統合回路 JEDEC ICチップ STMトレイ

ブランド名: Hiner-pack
モデル番号: HN23100
MOQ: 1000個
価格: Prices are determined according to different incoterms and quantities
支払条件: T/T
供給能力: 2000個/日
詳細情報
起源の場所:
中国製
証明:
ISO 9001 ROHS SGS
菌類番号:
HN23100
穴の大きさ/mm:
353*35.3*216
総サイズ/mm:
322.6×135.9×1219
材料:
ABS PEI MPPO PPE
マトリックス量:
3X7=21PCS
インコタームズ:
EXW、FOB、CIF、DDU、DDP
トレイの特徴:
ESD 積み立てられる
品質保証:
配達保証,信頼性の高い品質
耐熱性:
高温 270°
出産国:
シェンゼン
互換性のあるサイズ:
8mm,12mm,16mm,24mm
販売ユニット:
単一項目
皿の重量:
0.170kg
容量:
3X7=21PCS
カスタム:
標準外
パッケージの詳細:
80~100pcs/per carton, 体重約12~16kg/per carton, カートンのサイズ:35*30*30cm
供給の能力:
2000個/日
ハイライト:

アンチステティック JEDEC IC チップトレイ

,

高精度JEDECICチップトレイ

,

メモリ統合回路ESDトレイ

製品説明

高精度アンチ静的ESDメモリ統合回路 JEDEC IcチップSTMトレイ



抗静的MPPO標準マトリックストレイ PCBモジュール電子部品



JEDEC トレイパッケージの利点は,輸送と保管中に製品が損傷や汚染から保護できるということです.TRAY トレイは,トリクションと衝突から製品を効果的に隔離し,保護することができますまた,水分や塵などの汚染物質の影響を受けないようにします.JEDEC トレイは,商品を美学的に展示し,価値と競争力を高めるために使用できます.

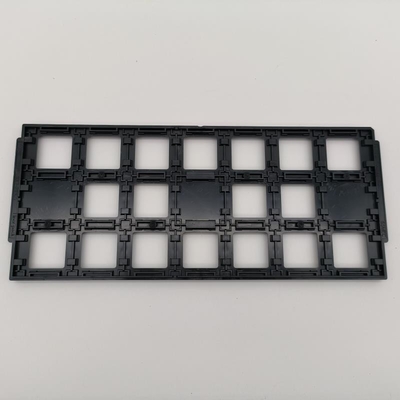

高精度抗静的ESDトレイメモリー 統合回路 JEDEC ICチップ STMトレイ 0



JEDEC トレイ パラメーター



1材料: トレーは,通常,輸送中にチップに静的損傷が防止されることを確保するために,反静的材料 (例えば,ESDプラスチック) を使用して製造されます.


2サイズと形:JEDEC規格では,異なるメーカーからのトレイが互換的に使用され,さまざまな自動機器に適していることを確保するために,トレイの特定のサイズと形を指定します..


3互換性: トレイは,さまざまなパッケージ型のデバイスと互換性を持つように設計されており,生産および試験プロセスにおいてより効率的です.


4標識とラベル:標準によると,パレットは通常,標識とラベルを付けられ,トレイ内の装置の追跡と識別を容易にする.



カビ番号 HN23100
穴の大きさ/mm 353*35.3*216
総サイズ/mm 322.6×135.9×1219
マトリックス量 3X7=21PCS
材料 ABS PEI MPPO PPE

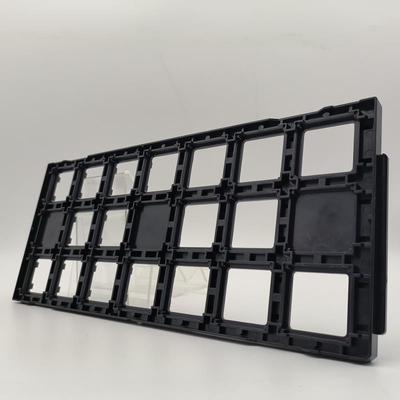

高精度抗静的ESDトレイメモリー 統合回路 JEDEC ICチップ STMトレイ 1





JEDEC トレイの適用



1. 半導体チップ: 半導体デバイスの他の種類,特に統合回路 (IC) の裸チップ (ダイ) 輸送に使用されています.


2電子部品:センサー,電源増幅器など,あらゆる種類の電子部品の保管および輸送に適しています.


3自動化生産ライン:自動化組み立ておよび試験機器では,JEDECトレイの標準化された設計により,機器はチップを効率的に処理し,配置することができます.


4包装工場: 製造過程中のチップの安全性を確保するために,半導体包装工場で原材料の輸送のために.


5電子機器製造サービス (EMS):電子機器製造プロセスでは,JEDECトレイを部品の保管と輸送に使用し,生産効率を向上させます.
R&Dラボ:R&D段階で,JEDECトレイは,新しく開発された半導体デバイスを保管およびテストするために使用されます.

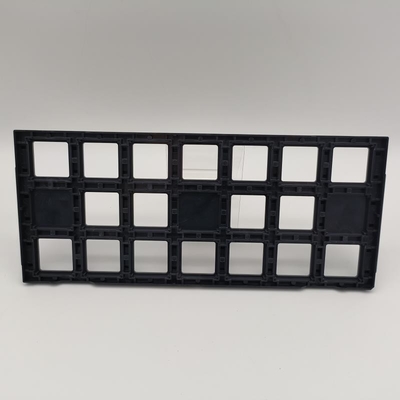

高精度抗静的ESDトレイメモリー 統合回路 JEDEC ICチップ STMトレイ 2
