チップスケールパッケージIC 精密なダイ配置とスタイリングのためのダイキャリア

チップスケールパッケージIC 精密なダイ配置とスタイリングのためのダイキャリア

ブランド名: Hiner-pack
モデル番号: HN24008
MOQ: 1000 Pcs
価格: $0.35~$0.85(Prices Are Determined According To Different Incoterms And Quantities)
支払条件: T/T
供給能力: 4000PCS~5000PCS/per Day
詳細情報
証明:
ISO 9001 ROHS SGS
サイズ:
2インチ
温度:
80°C~180°C
表面抵抗:
1.0x10E4~1.0x10E11Ω
デザイン:

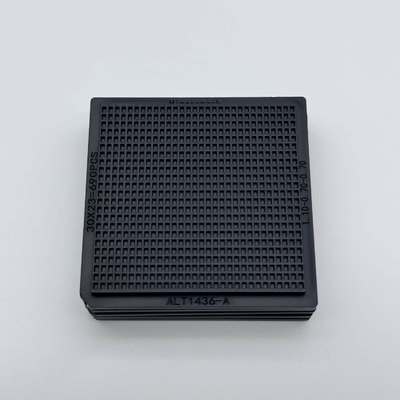

積み立てられる
資産:
ESD,非ESD
材料:
ABS,PC,PPE,MPPOなど
色:
ブラック,レッド,イエロー,グリーン,ホワイト...など
Packaging Details:
It Depends On The QTY Of Order And Size Of Product
Supply Ability:
4000PCS~5000PCS/per Day
製品説明

チップスケールパッケージIC 精密なダイ配置とスタイリングのためのダイキャリア

ワッフルパック・トレイとしても知られる赤裸のダイ・トレイは,通常は2インチまたは4インチを測る四角形の薄いトレイとして記述されています.これらのトレイには,規則的なパターンに並べた一連の分離肋骨がありますトレイにワッフルに似ているポケットを作ります

ワッフルパックチップトレイは,主に裸のダイまたはチップスケールパッケージ (CSP) の取り扱いおよび輸送に使用されます.それらは直角型ポケットで装備されています.オーダーメイドのワッフルパックトレイは,既存のプロセスがワッフルパック形式を使用するが,特定の特性を必要とするアプリケーションで広く使用されています.焼ける材料や独特のポケット幾何学など

特徴:

この模具のトレイは,使用された材料が,模具の取り扱いと輸送中に発生する電磁放電 (ESD) のすべてを吸収することを確実にするために慎重に設計されています.

さらに,このトレイは温度範囲に適しており,加工過程から別のプロセスへと移動する際に,簡単に加工することができます.この機能は,マースを配置すべき完璧な温度範囲を保証.

ダイの電圧ショックを効果的に吸収するため,100%汚染物質のないクリーンルーム環境で使用できるように認証されています.

各種サイズで用意されており,あらゆる種類のマースと互換性があり,ユーザーにはニーズに応じて柔軟性を与えます.

技術パラメータ:

HN24008 技術データ参照
基本情報 材料 マトリックス QTY ポケットサイズ

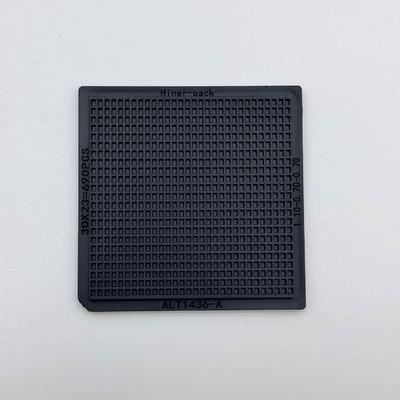

ABS ブラック 30*23=690PCS 1.1*0.7*0.7mm
サイズ 長さ * 幅 * 高さ (顧客の要求に応じて)
特徴 耐久性,再利用性,環境に優しい,生物分解性
サンプル A. 無料のサンプル: 既存の製品から選択してください.
B について  あなたのデザイン / 要求に応じてカスタマイズされたサンプル
アクセサリー カバー/カバー,クリップ/クランプ,タイベック紙
Artowrk フォーマット PDF,2D,3D

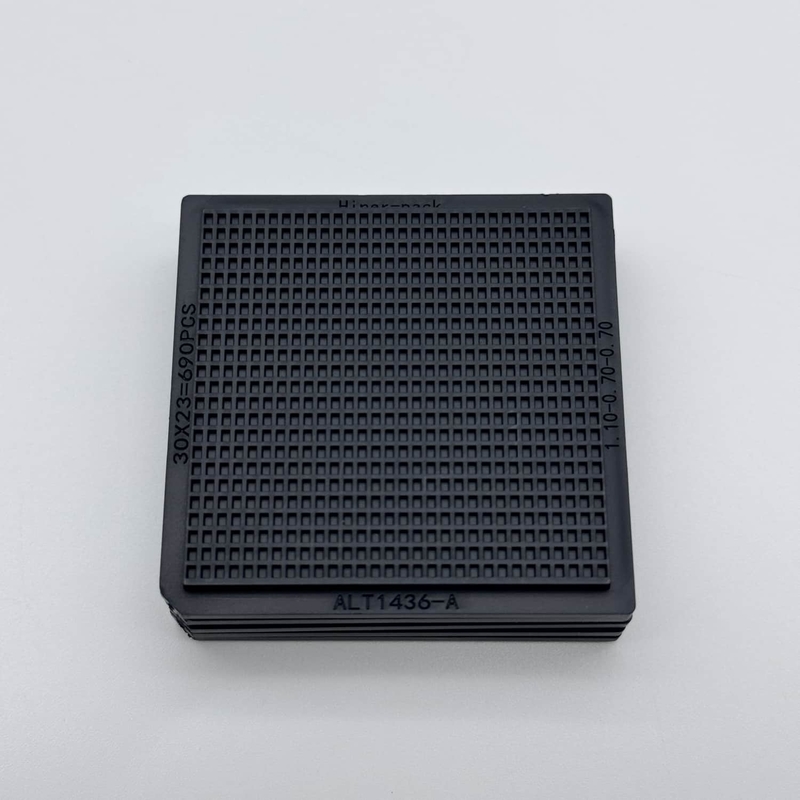

チップスケールパッケージIC 精密なダイ配置とスタイリングのためのダイキャリア 0

応用:

半導体模具の製造と組み立てプロセスにおいて,ダイトレイは重要な役割を果たします.ダイは,異なる生産施設間のダイを転送するために半導体会社によって使用される主要なリンクとして機能します試料の移動を容易にするだけでなく 試験や貯蔵の際に安全性を確保します

輸送以外にも,試料の保存や長期保存のために使われます.これらのトレイは,半導体研究機関,店舗,生産ユニット製造者に簡単にアクセスできるようにする.

主にプロトタイプ半導体模具の輸送と試験のために設計された模具トレイは,半導体装置の生産と試験段階において不可欠なツールとして機能します.

チップスケールパッケージIC 精密なダイ配置とスタイリングのためのダイキャリア 1
