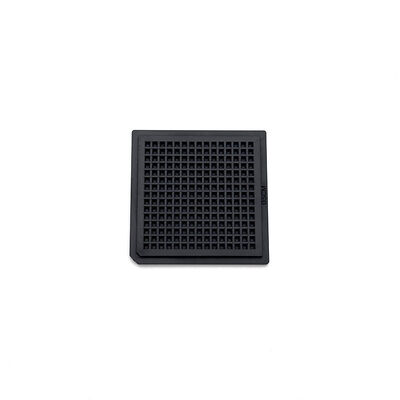

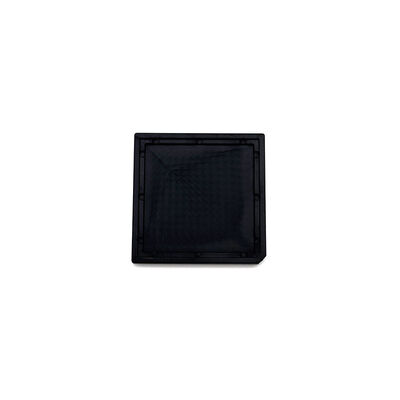

汚染管理と安全なチップハンドリングのための耐久性のあるワッフルパックICトレイ

汚染管理と安全なチップハンドリングのための耐久性のあるワッフルパックICトレイ

ブランド名: Hiner-pack
モデル番号: HN24146
MOQ: 500個
価格: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
支払条件: T/T
供給能力: 2000個/日
詳細情報
起源の場所:
中国
証明:
ROHS, ISO
皿の重量:
さまざまですが、通常はキャビティあたり最大 500 グラム
色:
品質保証:
配達保証,信頼性の高い品質
輪郭線のサイズ:
50.8×50.8×4.36mm
穴の大きさ:
1.08×1.08×2.18mm
インコタームズ:
exw、fob、cif、ddu、ddp
金型タイプ:
注射
再利用可能:
はい
トレーの形:
長方形
はっきりしたクラス:
概要および超音波清浄
ICタイプ:
BGA,QFP,QFN,LGA,PGA
梱包レベル:
輸送パッケージ
反り:
反りMAX 0.26mm
容量:
15x15=215 個
パッケージの詳細:
カートン、パレット
供給の能力:
2000個/日
製品説明

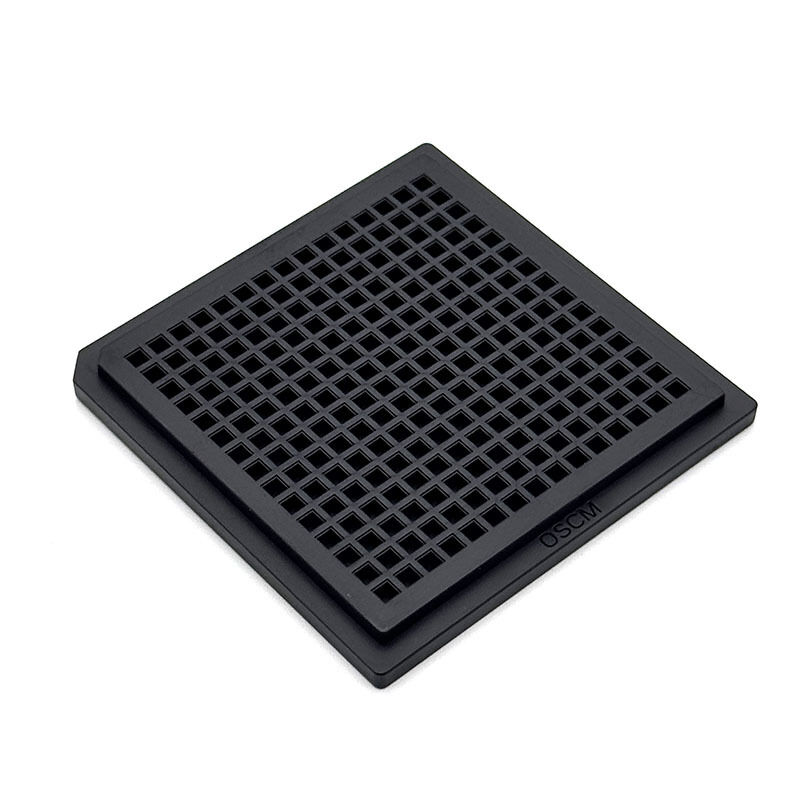

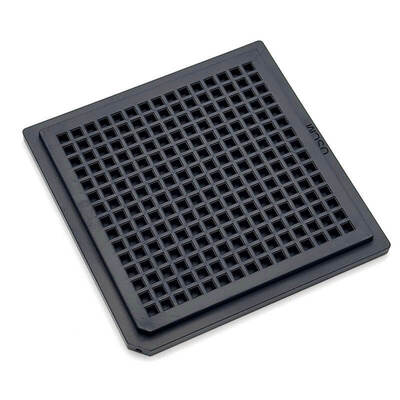

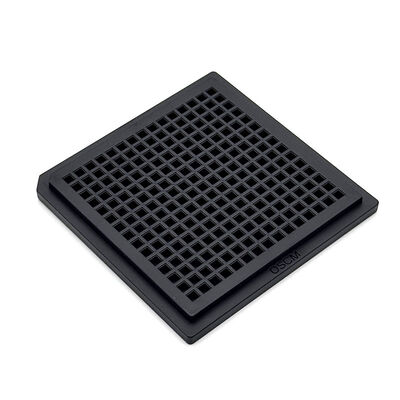

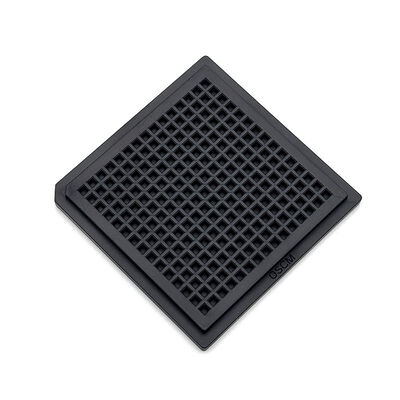

汚染管理と安全なチップハンドリングのための耐久性のあるワッフルパックICトレイ

高精度クリーンルームワッフルパックICトレイは、高密度で精密なグリッドキャビティ構造を採用し、厳格なクリーンルーム業界標準を満たしています。


優れた汚染管理と防塵性能により、トレイはデリケートなESD(静電気放電)に敏感なファインピッチ半導体ICチップの安定した安全な取り扱い、保管、輸送保護を提供します。


半導体製造、パッケージング、検査、テストプロセスに最適で、さまざまなチップ仕様に合わせて完全にカスタマイズ可能なキャビティサイズとレイアウトデザインをサポートします。

主な特徴/メリット
  • 安全なチップハンドリングのための帯電防止・防塵設計
  • 高精度コンパクトグリッドキャビティ構造
  • デリケートなファインピッチICに適しています
  • 12年以上の輸出経験。
  • 完全にカスタマイズ可能なキャビティサイズとレイアウトデザインをサポート
  • 工場はISO認証を取得しており、製品はRoHS規格に準拠しています。
仕様
ブランド Hiner-pack
モデル HN24146
抵抗 1.0×10⁴ - 1.0×10¹¹ Ω
外形寸法 50.8×50.8×4.36 mm
キャビティサイズ 1.08x1.08x2.18 mm
マトリックス数量 15x15=215 PCS
反り MAX 0.26mm
サービス OEM、ODM対応
カスタムポケットオプション 利用可能
用途
クリーンルームグレードのワッフルパックICトレイは、汚染管理とESD帯電防止性能により、半導体チップを完全に保護します。
  • ファインピッチICパッケージング(QFN、BGA、CSPベアダイ)
  • JEDEC互換の自動ピックアンドプレイスライン
  • 半導体検査・テストプロセス
  • クリーンルームIC物流輸送・保管管理
梱包・発送/サービス
当社の高精度JEDECトレイは、耐久性のあるESD安全帯電防止素材に梱包されており、安全なインターロックスタッキングデザインと衝撃吸収クッションインサートを備え、輸送中および保管中の物理的損傷、静電気放電、汚染に対する最大限の保護を保証します。

すべての出荷は完全に追跡され、信頼できるグローバルの物流運送業者によって取り扱われ、お客様の施設への信頼性の高い、時間通りの世界中への配送を保証します。緊急の生産ニーズに対応するため、ラッシュオーダーの特急配送を含む柔軟な配送オプションと、国際注文の通関を合理化するための包括的な配送書類を提供しています。
私たちについて:
Hiner-pack®は2013年に設立されました。ICパッケージングおよびテスト、ならびに半導体ウェーハ製造プロセスの設計、研究開発、製造、販売を統合し、自動ハンドリング、搬送、輸送におけるターンキーサービスをお客様に提供するハイテク企業です。

なぜ私たちを選ぶのか:

  • 豊富な経験JEDEC / IC / ワッフルパックトレイ
  • 社内金型設計能力
  • 迅速なプロトタイプ開発
  • 厳格なQCプロセス
  • グローバル半導体顧客への安定供給
