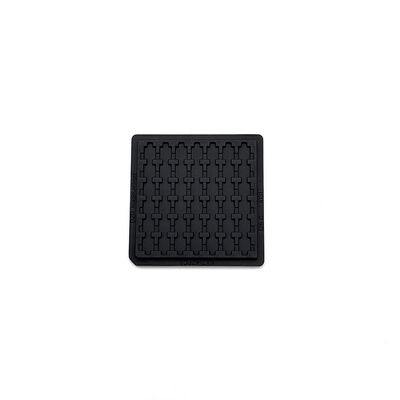

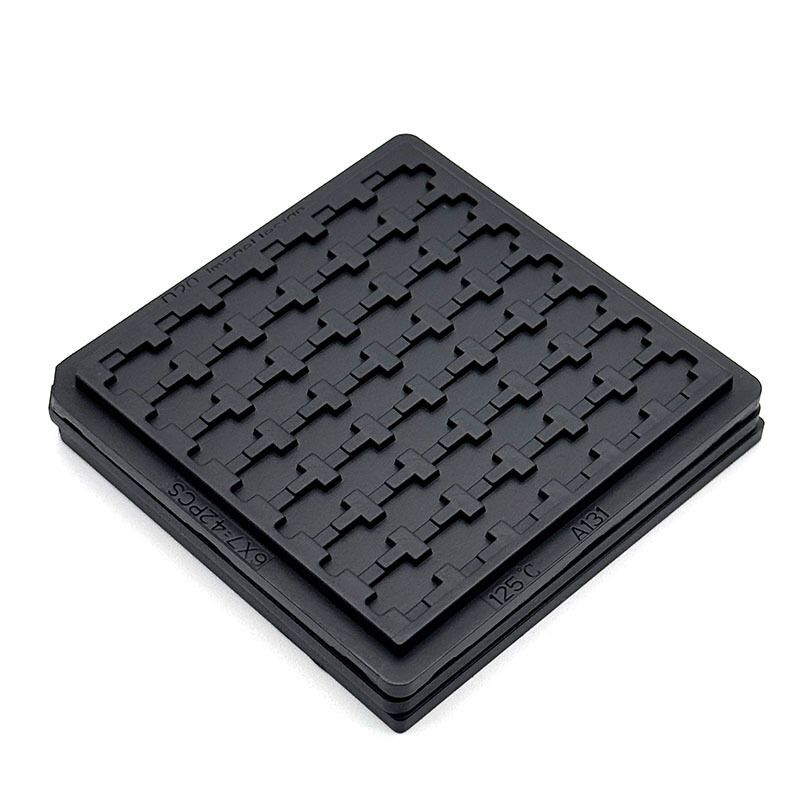

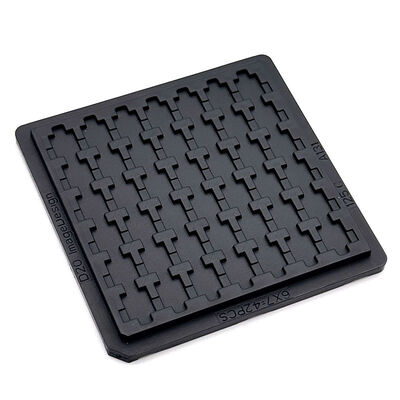

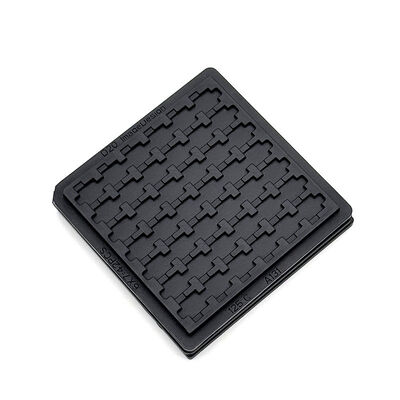

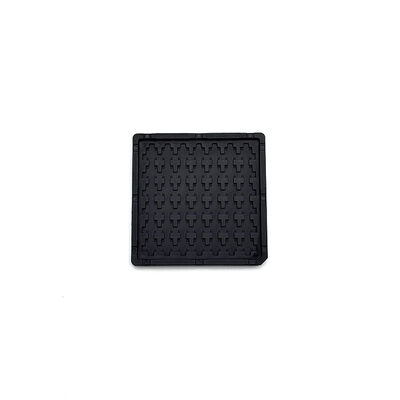

ESD 静電気防止半導体ウェーハチップトレイ

ESD 静電気防止半導体ウェーハチップトレイ

ブランド名: Hiner-pack
モデル番号: HN24171
MOQ: 500個
価格: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
支払条件: T/T
供給能力: 2000個/日
詳細情報
起源の場所:
中国
証明:
ROHS, ISO
皿の重量:
さまざまですが、通常はキャビティあたり最大 500 グラム
色:
品質保証:
配達保証,信頼性の高い品質
輪郭線のサイズ:
50.8×50.8×3.94mm
穴の大きさ:
4.64×4.22×0.755mm
インコタームズ:
exw、fob、cif、ddu、ddp
金型タイプ:
注射
再利用可能:
はい
トレーの形:
長方形
はっきりしたクラス:
概要および超音波清浄
ICタイプ:
BGA,QFP,QFN,LGA,PGA
梱包レベル:
輸送パッケージ
反り:
反りMAX 0.2mm
容量:
6x7=42 個
パッケージの詳細:
カートン、パレット
供給の能力:
2000個/日
製品説明
ESD 静電気防止半導体ウェーフトレイ

半導体ICチップに安定した静電気防止保護を提供します。125℃の高温作業環境に耐えます。精密なクロス型ウェーバー構造を採用し、チップをしっかりと固定し、衝突による損傷を防ぎます。厳格な電子パッケージング業界標準に適合します。電子製造業で信頼性の高いチップ保管ソリューションが必要ですか?


半導体パッケージングテスト工程に適用します。ICダイソーティング、ウェーハパッケージング、チップ輸送保管シナリオに対応します。集積回路部品の加工および電子工場生産ラインに最適です。


電子部品のターンオーバーおよび真空パッケージング用途をサポートします。ウェーバー構造、キャビティサイズ、素材の完全カスタマイズサービスを提供します。異なるチップモデルと顧客の要件に応じて、パーソナライズされたトレイデザインを実現します。お客様の専用半導体パッケージング保管パートナーになります。

主な特徴/メリット
  • 効果的なESD静電気防止性能を発揮
  • 125℃までの安定した高温耐性
  • デリケートなファインピッチICに適しています
  • デリケートなファインピッチIC部品を効率的に保護します
  • キャビティサイズとレイアウトデザインの完全カスタマイズをサポート
  • 工場はISO認証を取得しており、製品はRoHS規格に準拠しています。
仕様
ブランド Hiner-pack
モデル HN24171
抵抗 1.0×10⁴ - 1.0×10¹¹ Ω
外形寸法 50.8×50.8×3.94 mm
キャビティサイズ 4.64x4.22x0.755 mm
マトリックス数量 6x7=42個
反り 最大0.2mm
サービス OEM、ODM対応
カスタムポケットオプション 利用可能
用途
半導体パッケージング、ICチップテスト、ダイソーティング工程に適用します。ウェーハ加工および電子部品パッケージング生産ラインに最適です。


チップターンオーバー保管、真空パッケージング、輸送シナリオに対応します。様々な集積回路製造および電子組立産業に適応します。

パッケージング&配送/サービス
内部ウェーバーを保護するため、安全な耐圧外装パッケージを採用します。長距離輸送のために耐衝撃性と防塵性を備えたパッケージを提供します。注文数量に応じてカスタマイズされたパッケージ仕様をサポートします。物流中のトレイの完全な配送と安定した静電気防止性能を保証します。
会社概要:
Hiner-pack®は2013年に設立されました。ICパッケージングおよびテスト、ならびに半導体ウェーハ製造プロセスの設計、研究開発、製造、販売を統合したハイテク企業であり、自動ハンドリング、搬送、輸送において、お客様にターンキーサービスを提供しています。

選ばれる理由:

  • 豊富な経験JEDEC / IC / ウェーハパックトレイ
  • 社内金型設計能力
  • 迅速なプロトタイプ開発
  • 厳格なQCプロセス
  • グローバル半導体顧客への安定供給
