半導体ICチップ用ESD帯電防止ワッフルパックトレイ

半導体ICチップ用ESD帯電防止ワッフルパックトレイ

ブランド名: Hiner-pack
モデル番号: HN24175
MOQ: 500個
価格: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
支払条件: T/T
供給能力: 2000個/日
詳細情報
起源の場所:
中国
証明:
ROHS, ISO
皿の重量:
さまざまですが、通常はキャビティあたり最大 500 グラム
色:
品質保証:
配達保証,信頼性の高い品質
輪郭線のサイズ:
50.7×50.7×7.4mm
穴の大きさ:
1.30×1.15×0.72mm
インコタームズ:
exw、fob、cif、ddu、ddp
金型タイプ:
注射
再利用可能:
はい
トレーの形:
長方形
はっきりしたクラス:
概要および超音波清浄
ICタイプ:
BGA,QFP,QFN,LGA,PGA
梱包レベル:
輸送パッケージ
反り:
反りMAX 0.2mm
容量:
17x18=306 個
パッケージの詳細:
カートン、パレット
供給の能力:
2000個/日
製品説明

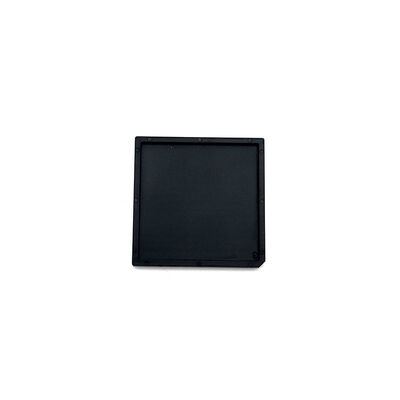

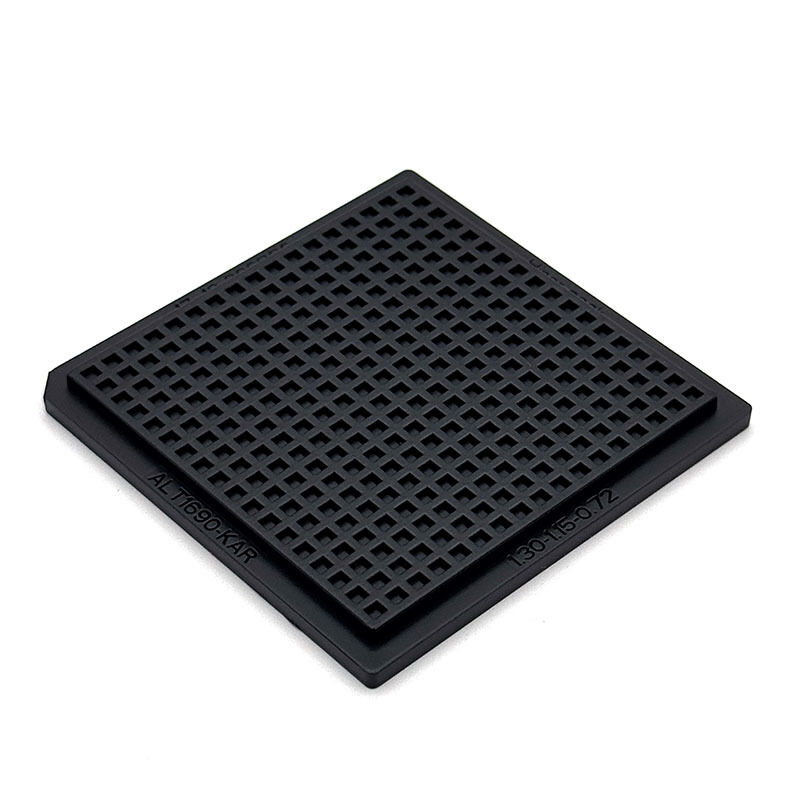

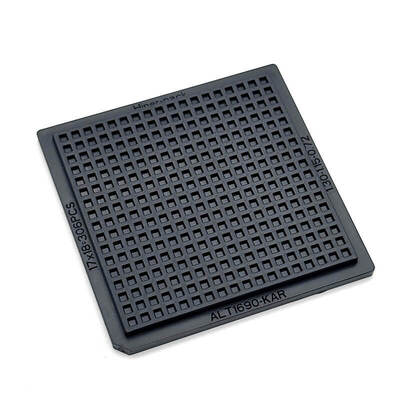

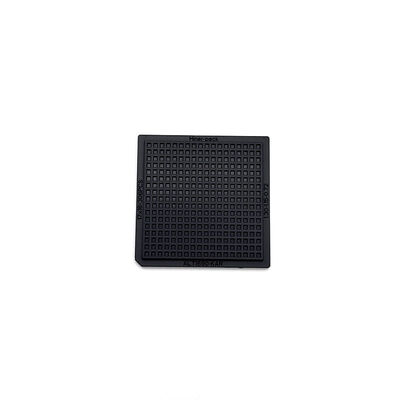

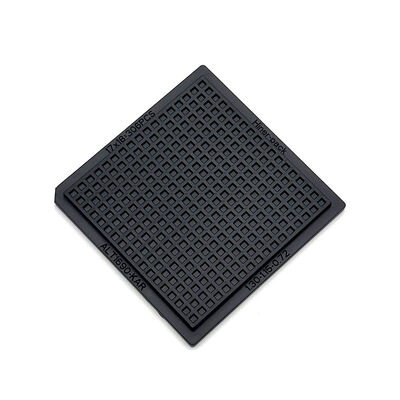

半導体ICチップのためのESD抗静的ワッフルパックトレイ

このトレイはICチップに信頼性の高いESD保護を提供します.操作中に静的損傷と汚染を防止します.クロススロット構造は部品を安全に保持します.


半導体試験,ダイソート,包装プロセスに適している.クリーンルームや自動生産環境でうまく機能する.高温125°Cまで耐える.


ICチップのターンオーバー,ストレージ,ロジスティックに対応する.カスタマイズ可能な空洞サイズとレイアウトを提供しています. 合わせたデザインは多様な半導体パッケージングニーズを満たします.

主要 な 特徴/ 益
  • 効果的なESD反静的性能を提供
  • 125°Cの高温に耐える
  • 安全なICチップのストレージを提供します
  • 繊細な細いピッチのIC部品を効率的に保護します
  • 完全にカスタマイズされた空洞サイズとレイアウトデザインをサポート
  • 工場はISO認証があり,製品もRoHS規格に準拠しています.
仕様
ブランド ヒナーパック
モデル HN24175
ブラック
抵抗力 1.0×104 - 1.0×1011 Ω
輪郭線サイズ 50.7×50.7×7.4mm
穴の大きさ 1.30×1.15×0.72mm
マトリックス QTY 17×18=306 PCS
ウォーページュ マックス 0.2mm
サービス OEM,ODMを承認する
カスタム ポケット オプション 入手可能
申請
半導体包装,IC試験,ダイソート,ウェーファー加工に適用される.高精度製造およびクリーンルーム操作に適応する.


チップ内部回転,長期貯蔵,物流をサポートし,様々な集積回路処理および組み立て要件を満たしています.

梱包・輸送/サービス
カスタムクロススロットワッフルトレイサービスは利用可能である. 特定のICモデル向けに穴のサイズ,レイアウト,材料を調整する. 独自の半導体パッケージングニーズを満たす専用ソリューションを作成する.
