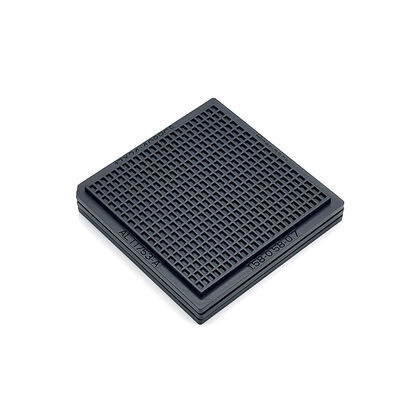

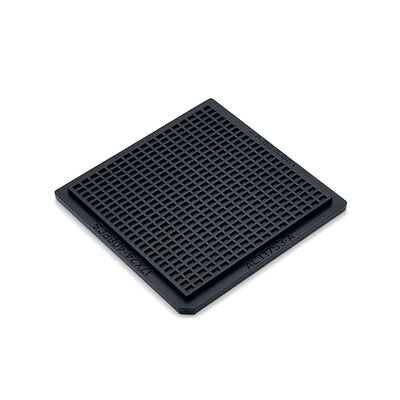

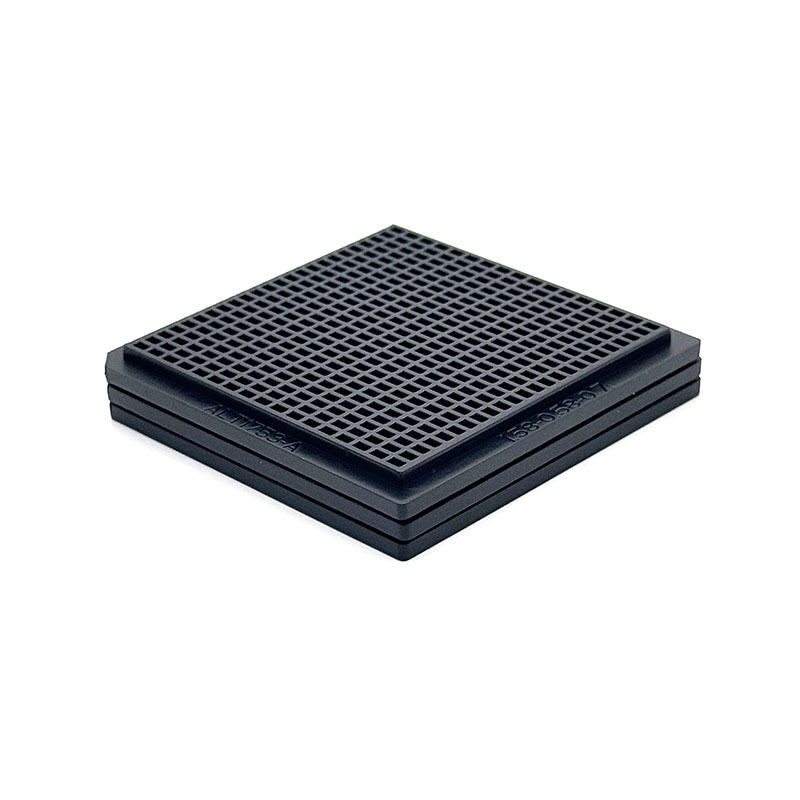

半導体貯蔵用のESD安全ワッフルパックチップトレイ

半導体貯蔵用のESD安全ワッフルパックチップトレイ

ブランド名: Hiner-pack
モデル番号: HN24194
MOQ: 500個
価格: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
支払条件: T/T
供給能力: 2000個/日
詳細情報
起源の場所:
中国
証明:
ROHS, ISO
皿の重量:
さまざまですが、通常はキャビティあたり最大 500 グラム
色:
品質保証:
配達保証,信頼性の高い品質
輪郭線のサイズ:
50.7×50.7×4mm
穴の大きさ:
1.58×0.85×0.7mm
インコタームズ:
exw、fob、cif、ddu、ddp
モールドタイプ:
注射
再利用可能:
はい
トレーの形:
長方形
はっきりしたクラス:
概要および超音波清浄
ICタイプ:
BGA,QFP,QFN,LGA,PGA
梱包レベル:
輸送パッケージ
反り:
反りMAX 0.22mm
容量:
17x24=408個
パッケージの詳細:
カートン、パレット
供給の能力:
2000個/日
ハイライト:

ESD 安全なワッフルパックチップトレイ

,

半導体貯蔵用ワッフルトレイ

,

チップス用のワッフルパック用トレイ

製品説明
半導体貯蔵用のESD安全ワッフルパックチップトレイ
繊細なICチップをしっかりと固定し 操作中に動きや静電損傷を防ぐ耐久性のある反静的材料で製造され,工業環境で一貫した性能を維持する繊細な半導体部品の信頼性の高い保護を提供します.

自動生産ラインとクリーンな製造ワークフローとシームレスに統合し,チップの読み込み,転送,在庫管理手順で安定して実行します.半導体製造のさまざまなシナリオに柔軟に適応する効率的な生産と物流運営を支援する.

独自のチップの寸法に合うように穴のサイズとレイアウトの完全なカスタマイズをサポートします.梱包効率を最適化し,輸送と保管中にICチップを保護する パーソナライズされたソリューションを提供.
主要 な 特徴/ 益
  • 耐久性のある建築
  • 正確な穴の配置
  • 耐久性のある建築
  • 安全なチップ保持
  • ESD 安全な保護
  • 工場はISO認証があり,製品もRoHS規格に準拠しています.
仕様
ブランド ヒナーパック
モデル HN24194
ブラック
抵抗力 1.0×104 - 1.0×1011 Ω
輪郭線サイズ 50.7×50.7×4mm
穴の大きさ 1.58×0.85×0.7mm
マトリックス QTY 17×24=408 PCS
ウォーページュ マックス 0.22mm
サービス OEM,ODMを承認する
カスタム ポケット オプション 入手可能
申請
高精度チップ処理,部品の分類,デバイステスト,小型デバイスの組み立てに適しています.自動生産ラインや静的制御ワークショップでうまく動作します.

工場内輸送,完成品保管,地域間貨物配送に最適.チップ製造,包装工場,電子部品サプライヤーに広く使用されています.
パーソナライズされたサービス
ワッフルパックチップトレイに完全にカスタマイズされたソリューションを提供します.様々なチップサイズに合うように穴のサイズ,間隔,レイアウトを調整します.

強化された保護のために耐久性のある反静的材料を活用します. 独自の生産とパッケージングニーズを満たすためにプロトタイプテストと個別設計サポートを提供します.
私達 に つい て
Hiner-pack®は2013年に設立されました. それは設計,R&D,製造,IC包装とテストの販売を統合するハイテク企業です.自動処理で半導体ウエファー製造プロセス顧客に"鍵を握ったサービス"を提供するために.

選択する理由:

  • 豊かな経験JEDEC / IC / ワッフルパックトレイ
  • 社内の模具設計能力
  • 急速なプロトタイプ開発
  • 厳格なQCプロセス
  • 全世界の半導体顧客への安定した供給
