/ 製品 / ワッフルのパックの破片の皿 /

デリケートな半導体 IC チップの安全な取り扱いと保管を保証する帯電防止素材で作られたワッフル パック チップ トレイ

デリケートな半導体 IC チップの安全な取り扱いと保管を保証する帯電防止素材で作られたワッフル パック チップ トレイ

ブランド名: Hiner-pack
モデル番号: HN25007
MOQ: 500個
価格: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
支払条件: T/T
供給能力: 2000個/日
詳細情報
起源の場所:
中国
証明:
ROHS, ISO
皿の重量:
さまざまですが、通常はキャビティあたり最大 500 グラム
色:
品質保証:
配達保証,信頼性の高い品質
輪郭線のサイズ:
50.7×50.7×4mm
穴の大きさ:
6.7X3.1X0.5mm
インコタームズ:
exw、fob、cif、ddu、ddp
モールドタイプ:
注射
再利用可能:
はい
トレーの形:
長方形
はっきりしたクラス:
概要および超音波清浄
ICタイプ:
BGA,QFP,QFN,LGA,PGA
梱包レベル:
輸送パッケージ
反り:
反りMAX 0.22mm
容量:
5x10=50 個
パッケージの詳細:
カートン、パレット
供給の能力:
2000個/日
製品説明

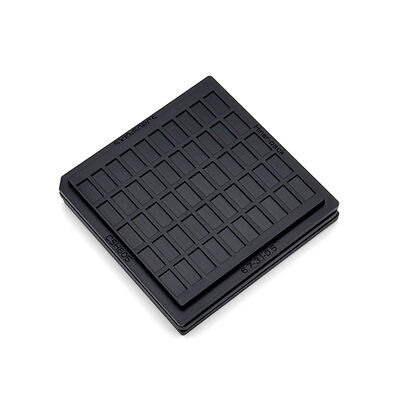

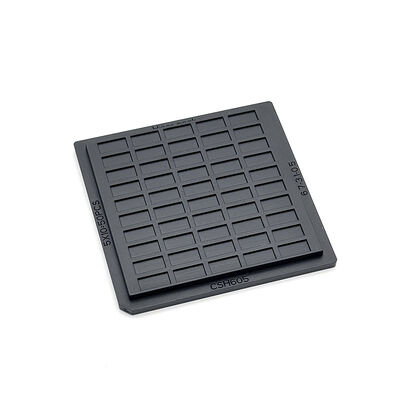

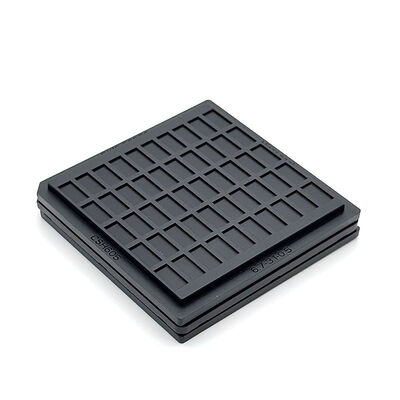

繊細な半導体ICチップの安全な保管のための抗静的ワッフルトレイ
電子部品を別々に収納するための独立した埋め込みポケットで装備されています. 試験,取り扱い,保管プロセス中の移動,摩擦,表面損傷を削減します.

静的脅威を排除するために安定した導電性能を維持する.電子機器製造環境内の連続的な繰り返しの操作に適応する.

ポケットの寸法と全体的な輪郭の調整を許可する.電子産業の異なる生産および物流要件に合わせて,標的型貯蔵ソリューションを提供する.
主要 な 特徴/ 益
  • 安定した導電性ESD性能
  • 独立して分離したポケット
  • 耐久性のある建築
  • 安全なチップ保持
  • カスタム仕様をサポートする
  • 工場はISO認証があり,製品もRoHS規格に準拠しています.
仕様
ブランド ヒナーパック
モデル HN25007
ブラック
抵抗力 1.0×104 - 1.0×1011 Ω
輪郭線サイズ 50.7×50.7×4mm
穴の大きさ 6.7X3.1X0.5mm
マトリックス QTY 5×10=50 PCS
ウォーページュ マックス 0.22mm
サービス OEM,ODMを承認する
カスタム ポケット オプション 入手可能
申請
半導体装置と電子部品の保管および輸送に最適. 独立したポケット設計により,衝突と静電損傷を効果的に回避できます.

半導体工場,電子部品の組み立て工場,部品の配送業者向けに 試験,生産移転,在庫管理に適しています
パーソナライズされたサービス
パーソナライゼーションサービスは,さまざまな産業要件を満たすために利用可能である.ポケットの寸法や全体的なサイズは,要求に応じて開発することができます.プロフェッショナルな技術チームはプロジェクト協力を支援します生産ラインの 解決策について お話しします
私達 に つい て
Hiner-pack®は2013年に設立されました. それは設計,R&D,製造,IC包装とテストの販売を統合するハイテク企業です.自動処理で半導体ウエファー製造プロセス顧客に"鍵を握ったサービス"を提供するために.

選択する理由:

  • 豊かな経験JEDEC / IC / ワッフルパックトレイ
  • 社内の模具設計能力
  • 急速なプロトタイプ開発
  • 厳格なQCプロセス
  • 全世界の半導体顧客への安定した供給
