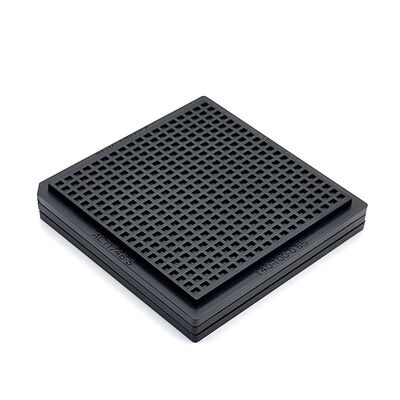

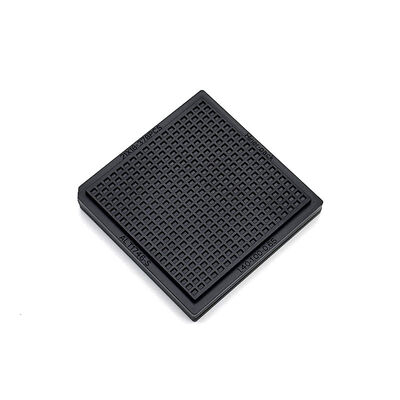

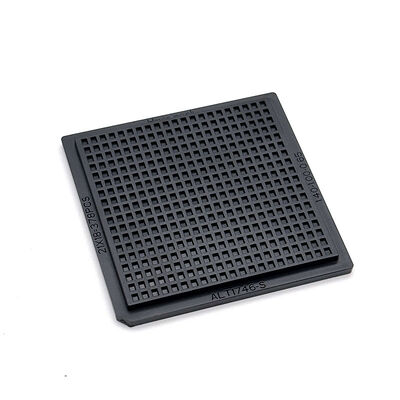

細角 IC 保護と輸送のための統一グリッド式再利用可能なワッフルパックチップトレイ

細角 IC 保護と輸送のための統一グリッド式再利用可能なワッフルパックチップトレイ

ブランド名: Hiner-pack
モデル番号: HN25021
MOQ: 500個
価格: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
支払条件: T/T
供給能力: 2000個/日
詳細情報
起源の場所:
中国
証明:
ROHS, ISO
皿の重量:
さまざまですが、通常はキャビティあたり最大 500 グラム
色:
品質保証:
配達保証,信頼性の高い品質
輪郭線のサイズ:
50.7×50.7×4mm
穴の大きさ:
1.4X1.0X0.65mm
インコタームズ:
exw、fob、cif、ddu、ddp
モールドタイプ:
注射
再利用可能:
はい
トレーの形:
長方形
はっきりしたクラス:
概要および超音波清浄
ICタイプ:
BGA,QFP,QFN,LGA,PGA
梱包レベル:
輸送パッケージ
反り:
反りMAX 0.25mm
容量:
21X18=378個
パッケージの詳細:
カートン、パレット
供給の能力:
2000個/日
ハイライト:

ICの回転のための均格グリッドのワッフルトレイ

,

耐久性のあるワッフル・トレイ

,

トランジット保護付きのワッフルパックチップトレイ

製品説明
均一グリッド耐久ワッフルトレイ:ファインピッチICのターンオーバーと輸送保護用

繊細なファインピッチICを整然としたグリッドキャビティ内に保持します。頻繁な取り扱い中に微細な半導体チップが移動するのを防ぎます。継続的な製造リズムに合わせて、繰り返しターンオーバーサイクルを通じて安定したパフォーマンスを提供します。


軽微な衝撃を吸収し、傷や衝突のリスクを低減します。不安定なチップ配置による部品不良を削減します。複雑な調整なしで高速製造フローにうまく適応します。テスト、チェック、およびワークショップ間の転送を通じてチップ位置を確実に固定します。


貴重な生産ワークスペースを節約するために、安全なスタッキングを可能にします。継続的な輸送およびターンオーバー条件下で剛性構造を維持します。高度な半導体部品処理の厳格な保護要件を満たします。

主な特徴/メリット
  • ファインピッチICの取り扱い中の安定化
  • 傷や物理的衝撃への耐性
  • 安全な多層スタッキングをサポート
  • 繊細なファインピッチIC部品を効率的に保護
  • 完全にカスタマイズ可能なキャビティサイズとレイアウトデザインをサポート
仕様
ブランド Hiner-pack
モデル HN25021
抵抗 1.0×10⁴ - 1.0×10¹¹ Ω
外形線サイズ 50.7×50.7×4 mm
キャビティサイズ 1.4X1.0X0.65mm
マトリックス数量 21X18=378 PCS
反り MAX 0.25mm
サービス OEM、ODM対応
カスタムポケットオプション 利用可能
用途

ファインピッチICのソーティング、性能テスト、および工場内ターンオーバー作業に対応します。検査およびステーション間転送を通じて小型半導体チップを保護します。部品のずれや表面の摩耗による損失を削減します。


半導体製造現場および部品輸送プロセスに適しています。大量ターンオーバー操作中に、さまざまな精密チップに対して信頼性の高い保持ソリューションを提供します。

梱包・配送/サービス

各バッチを帯電防止バッグで密封してから、強化された輸出用カートンに積み込みます。衝撃吸収材を追加して、振動や圧縮による損傷を緩和します。半導体グレードの製品を出荷する前に、外観検査をすべて実施します。


確認された顧客の要件に厳密に従って出荷モードを手配します。製品が倉庫を出た後、完全な出荷書類を作成します。海外のバイヤーに最新の貨物配送状況を更新します。

会社概要:
Hiner-pack®は2013年に設立されました。ICパッケージングおよびテスト、ならびに半導体ウェーハ製造プロセスの設計、研究開発、製造、販売を統合し、自動取り扱い、搬送、輸送におけるハイテク企業であり、顧客にターンキーサービスを提供しています。

選ばれる理由:

  • JEDEC / IC / Waffle Packトレイにおける豊富な経験
  • 社内金型設計能力
  • 迅速なプロトタイプ開発
  • 厳格なQCプロセス
  • グローバル半導体顧客への安定供給
