/ 製品 / ワッフルのパックの破片の皿 /

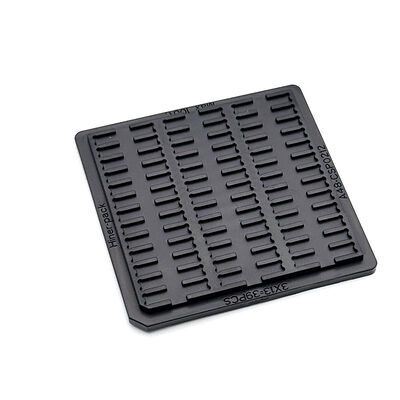

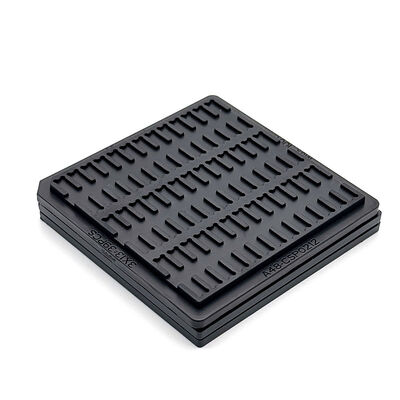

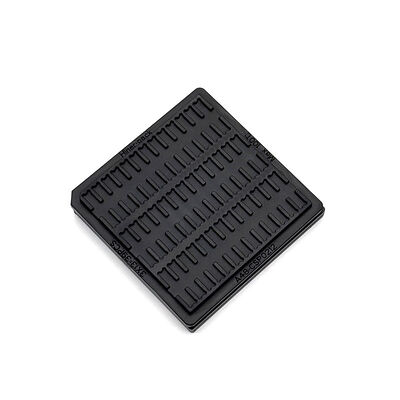

半導体IC保護用、カスタマイズ可能なセルサイズを備えた再利用可能なESD安全ワッフルパックチップトレイ

半導体IC保護用、カスタマイズ可能なセルサイズを備えた再利用可能なESD安全ワッフルパックチップトレイ

ブランド名: Hiner-pack
モデル番号: HN25026
MOQ: 500個
価格: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
支払条件: T/T
供給能力: 2000個/日
詳細情報
起源の場所:
中国
証明:
ROHS, ISO
皿の重量:
さまざまですが、通常はキャビティあたり最大 500 グラム
色:
品質保証:
配達保証,信頼性の高い品質
輪郭線のサイズ:
50.8×50.8×3.94mm
穴の大きさ:
12.12X2.04X0.86mm
インコタームズ:
exw、fob、cif、ddu、ddp
モールドタイプ:
注射
再利用可能:
はい
トレーの形:
長方形
はっきりしたクラス:
概要および超音波清浄
ICタイプ:
BGA,QFP,QFN,LGA,PGA
梱包レベル:
輸送パッケージ
反り:
反りMAX 0.22mm
容量:
3X13=39 個
パッケージの詳細:
カートン、パレット
供給の能力:
2000個/日
ハイライト:

半導体ICテスト用ワッフルパックチップトレイ

,

保管保護用ワッフルパックチップトレイ

,

半導体ICハンドリング用ワッフルパックトレイ

製品説明
半導体ICの試験処理と保存保護のためのワッフルパックチップトレイ

特殊なスロット構造の中に個々のICチップを分離し,頻繁な動作中に相互摩擦と衝突を防ぐ.半導体生産ライン内の長期周期的な使用下で安定した性能を維持する.


表面損傷のリスクを減らすために,外部接触からチップを隔離する. 追加の調整作業なしで継続的なテストワークフローに適合する. 試験中にコンポーネントを安定させ,選別と倉庫保管サイクル.


工場の利用可能なスペースを最大限に活用するために整然とした積み重ねをサポートします.通常の積み重ね圧力の下で元のスロット形を維持します.精密な半導体部品の高水準の保管と処理要求を満たす.

主要 な 特徴/ 益
  • 安定した導電性ESD性能
  • 表面損傷に対する保護チップ
  • 試験と長期保存に適応する
  • カスタム仕様をサポートする
  • 工場はISO認証があり,製品もRoHS規格に準拠しています.
仕様
ブランド ヒナーパック
モデル HN25026
ブラック
抵抗力 1.0×104 - 1.0×1011 Ω
輪郭線サイズ 50.8x50.8x3.94mm
穴の大きさ 12.12X2.04X0.86mm
マトリックス QTY 3X13=39 PCS
ウォーページュ マックス 0.22mm
サービス OEM,ODMを承認する
カスタム ポケット オプション 入手可能
申請

半導体ICの試験,部品の分類,短期的な在庫管理の作業を処理します. 検査や工場内循環を行う間に精密チップを隔離します.切片対切片摩擦や衝突による破棄率が低い.


半導体試験ワークショップおよび部品在庫領域内で作業する.大量生産サイクルにおける様々なIC部品のための信頼性の高い保持ソリューションを提供する.

パーソナライズされたサービス
スロット寸法,空洞のレイアウト,外側の全体的なサイズを様々なICチップの輪郭に合わせてカスタマイズする. ユニークな生産条件を満たすために材料の硬さと反静的性能を変更する.性能検証のために生産前のサンプルを配達する. 多様性のある半導体部品の貯蔵と処理要件を満たすために大量注文のカスタマイズを受け入れます.
