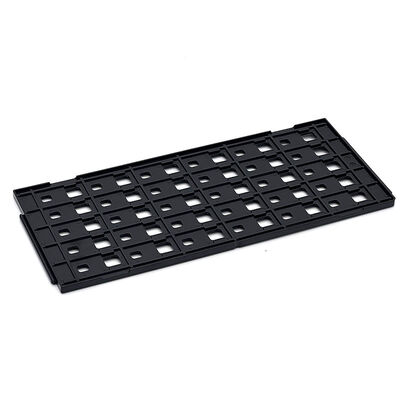

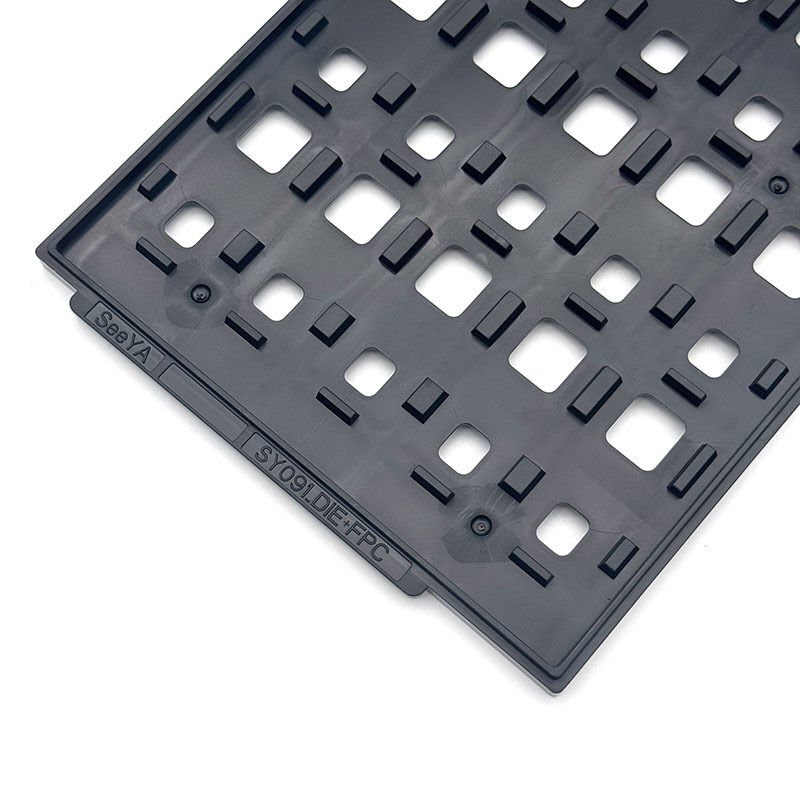

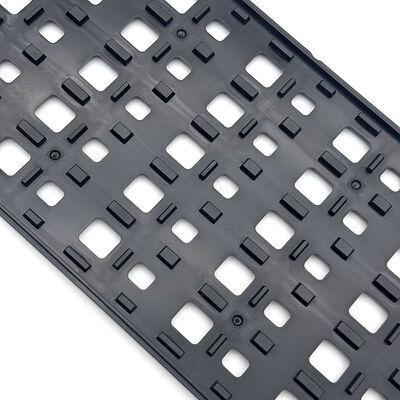

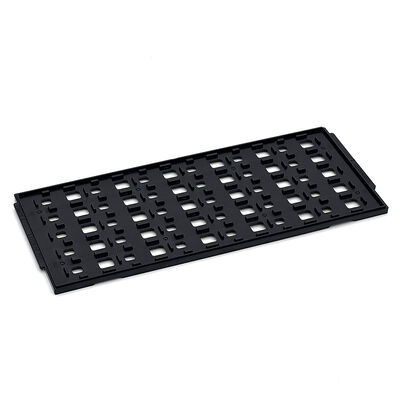

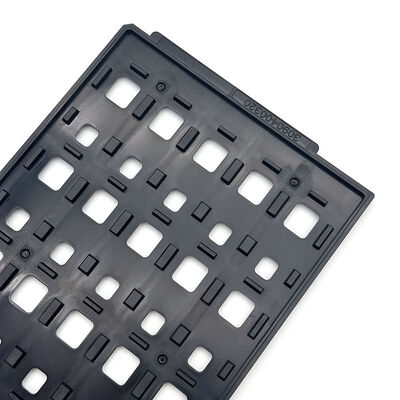

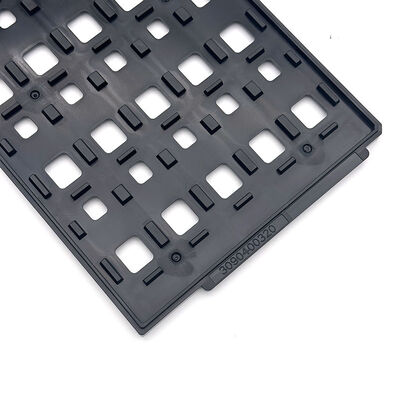

頑丈なJEDECICICトレイは,粉塵の傷から半導体を保護する

頑丈なJEDECICICトレイは,粉塵の傷から半導体を保護する

ブランド名: Hiner-pack
モデル番号: HN25069
MOQ: 500
価格: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
支払条件: T/T
供給能力: 2000個/日
詳細情報
起源の場所:
中国
証明:
ROHS, ISO
皿の重量:
さまざまですが、通常はキャビティあたり最大 500 グラム
色:
黒
品質保証:
配達保証,信頼性の高い品質
穴の大きさ:
44.19×18.71mm
インコタームズ:
exw、fob、cif、ddu、ddp
モールドタイプ:
注射
再利用可能:
はい
トレーの形:
長方形
はっきりしたクラス:
概要および超音波清浄
ICタイプ:
BGA,QFP,QFN,LGA,PGA
梱包レベル:
輸送パッケージ
平面度:
0.76mm未満
容量:
5x6=30 個
パッケージの詳細:
カートン、パレット
供給の能力:
2000個/日
製品説明
丈夫なJEDEC ICトレイが半導体をほこり、傷、衝撃から保護

丈夫なグリッドキャビティ設計で半導体チップをしっかりと保持。テスト、移送、出荷サイクル全体でほこり、傷、衝撃をブロック。生産ライン向けの安定した部品保持ソリューションをお探しですか?繰り返し使用に耐え、チップの損傷リスクを低減します。


敏感な半導体部品を保護する信頼性の高い静電気防止性能を提供。取り扱い手順全体でチップ表面を清潔に保ちます。厳格なクリーンルーム製造環境内で安定した出力を維持します。


完全カスタムキャビティ寸法とレイアウト調整をサポート。さまざまなチップサイズ要件に対応します。自動ピックアンドプレース装置と連携し、多様な半導体製造ニーズに対応します。

主な特徴/メリット

  • RoHS準拠材料
  • ほこりや汚染の制御
  • 丈夫なグリッドキャビティ構造
  • 完全カスタムキャビティレイアウト
  • 繰り返しヘビーデューティー使用可能
仕様
ブランド Hiner-pack
モデル HN25069
素材 PC
パッケージタイプ JEDEC
色 黒
抵抗 1.0×10⁴ - 1.0×10¹¹ Ω
外形線サイズ 322.6×135.9×7.5 mm
キャビティサイズ 44.19×18.71 mm
マトリックス数量 5x6=30 PCS
反り MAX 0.76mm
サービス OEM、ODM承ります
カスタムポケットオプション 利用可能
用途

半導体チップの保管、部品テスト、生産移送に適合。自動ピックアンドプレース機やクリーンルーム環境に対応。短期配置や長期チップ保存をサポート。


半導体工場、ICパッケージングワークショップ、部品倉庫にサービスを提供。ワークショップ間の生産移送や高精度部品保護タスクに対応。

梱包・配送/サービス
丈夫なJEDEC ICトレイは、静電気防止、耐久性のある素材に梱包され、安全なスタッキングとクッション材が付属しています。特定の取り扱いおよび保管要件を満たすカスタム梱包ソリューションも利用可能です。

すべての出荷は、信頼性の高い世界中の配送のために、追跡可能な信頼できる運送業者によって取り扱われます。プロフェッショナルなロジスティクスサポートにより、タイムリーで安全な到着が保証され、国際注文の効率的な通関と書類作成が行われます。
