| ブランド名: | Hiner-pack |
| モデル番号: | JEDEC TRAY SERIES |
| MOQ: | 1000 |
| 価格: | $1.5~$6(Prices Are Determined According To Different Incoterms And Quantities） |
| 支払条件: | T/T |
| 供給能力: | 2000PCS/Day |
すべてのJEDECマトリックストレイの輪郭寸法は12.7 x 5.35インチ (322.6 x 136mm) です.0.25インチ (6.35mm) の厚さの低プロファイルトレイは,BGAなどのすべての標準部品の90%を収容します.,CSP,QFP,TQFP,QFN,TSOPおよびSOIC.高プロファイル0.40インチ (10.16mm) のバージョンは,PLCC,CERQUAD,PGA (Pin Grid Arrays),モジュールおよびアセンブリなどの厚い (高い) コンポーネントを保持するために利用可能である.
JEDEC トレイの設計には多くの考察が行われました.トレイは真空ピックアップツールによる自動手渡しを可能にするために,中央部にフラットセルを配置しています.使用中に正しい方向性を機械的に固定するためにピンを使用することを可能にするため,トレイの片側にスカロップされた特徴が彫刻されています片隅に 45 度振幅のチャンファーは,トレイに搭載された部品のPin 1の方向性を視覚的に示します.

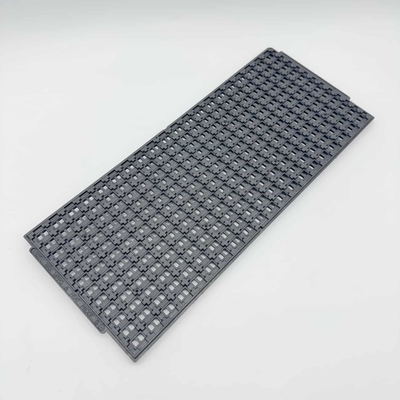

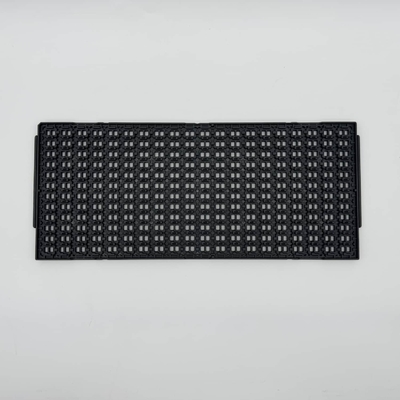

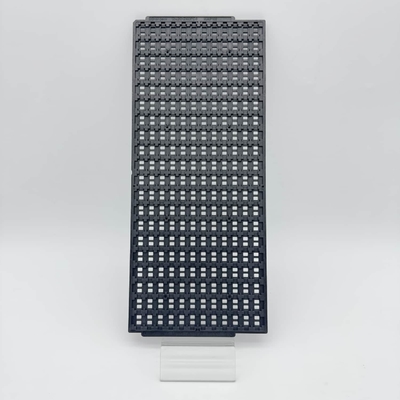

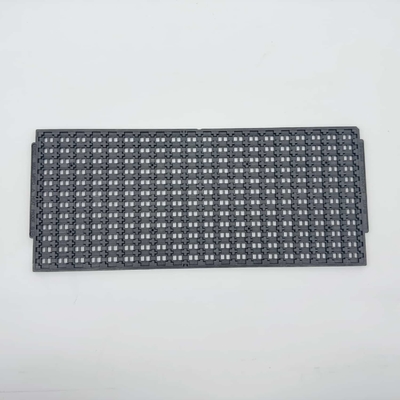

| ブランド | ヒナーパック | 輪郭線サイズ | 322.6*135.9*7.62mm |
| モデル | HN24037 | 穴の大きさ | 11*7*1.3mm |
| パッケージの種類 | IC コンポーネント | マトリックス QTY | 12*20=240PCS |
| 材料 | MPPO | 平らさ | マックス 0.76mm |
| 色 | ブラック | サービス | OEM,ODMを承認する |
| 抵抗力 | 1.0x10e4-1.0x10e11Ω | 証明書 | ROHS |
包装 基本的にはトレイは単なる容器です.JEDECトレイの輪郭には,積み重ねの機能が含まれています.各トレイが次のトレイのカバーになります.
積み重ねたJEDECトレイに積もった部品は,部屋の向こう側や世界中に簡単に保管または輸送できます.JEDECトレイは,プロセスボートとしても機能します.様々なプロセスツールや機器を使って コンテンツを輸送する.
保護 JEDEC トレイは,機械的な損傷から保持するパーツを保護します.ほとんどのJEDECトレイは,電磁放電 (ESD) の損傷から電気的保護を提供する材料を使用して製造されています
標準化 JEDEC IC マトリックストレイは,ほとんどの半導体およびPCボード製造機器と互換性があります.JEDEC トレイのサポート製品が広く普及し,世界規模で波紋紙の箱,保護カバー,保持ベルト,モジュール式フィッダー,そして多くの業界知識が含まれます.
