| ブランド名: | Hiner-pack |
| モデル番号: | HN24145 |
| MOQ: | 1000 |
| 価格: | $1.5~$6(Prices Are Determined According To Different Incoterms And Quantities） |
| 支払条件: | 100% Prepayment |
| 供給能力: | 2000PCS/Day |

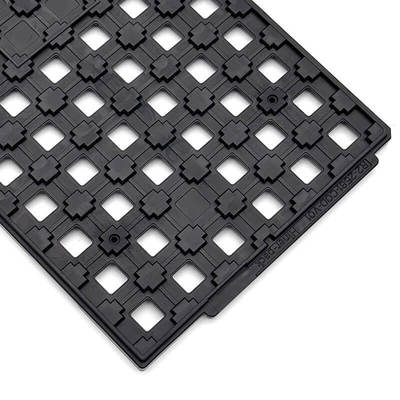

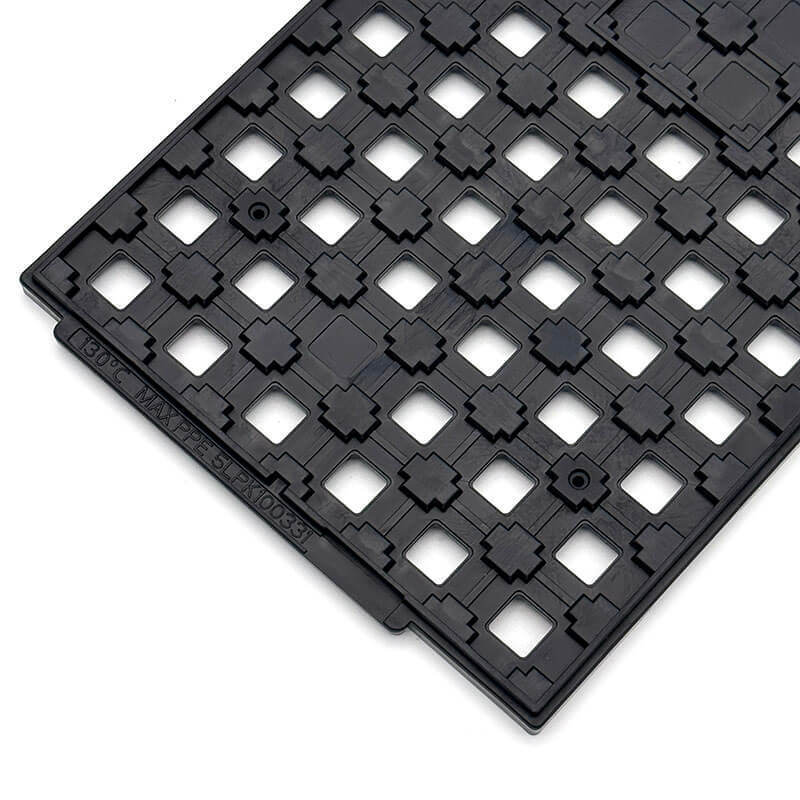

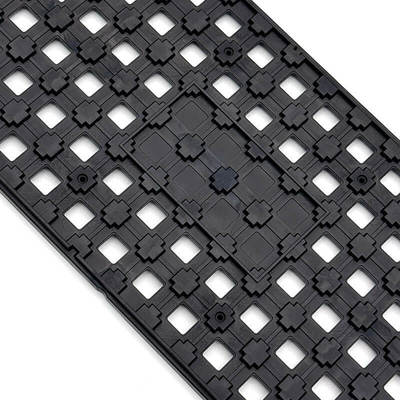

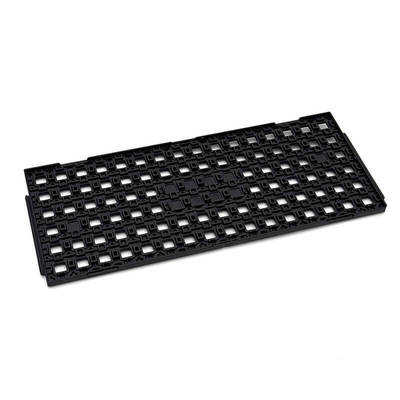

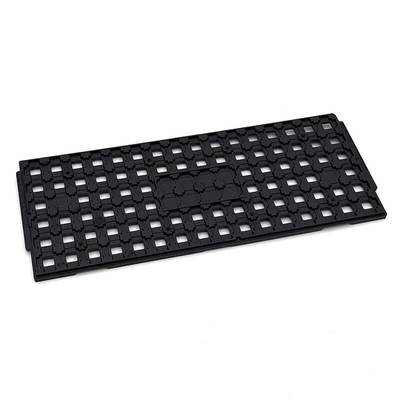

JEDEC標準ESD自動IC処理のための安全なマトリックストレイ
JEDEC標準マトリックストレイは,マイクロ電子業界における重要な基準であり,統合回路 (IC) の安全な処理,輸送,保管のための仕様を設定しています.モジュールこれらの標準化されたキャリアは,固定位置ポケットに組み込まれたコンポーネントの正確な配置により,一般的に"マトリックス"トレイと呼ばれ,列と列で定義されるすべてのJEDEC標準トレイの特徴は,12.7 x 5.35インチ (322.6 x 136mm) のグローバルに均一な輪郭の寸法である.この揺るぎない次元一貫性により,彼らは世界中の自動機器操作のための普遍的な言語になります.
JEDECトレイには,大量自動化と部品安全のために最適化された多くの技術機能が組み込まれています.最も重要な利点は,業界標準の認識です.グローバル機器とアクセサリーへの即時アクセスが保証されています重要な設計要素によりシームレスな自動化が可能になります.トレーの中央エリアは,真空ピックアップツールによる自動処理のために特異的にコンタールされた平らなセルを特徴としています機械的な調整のために,はっきりとしたキャロップされた特徴 (キャロップされた特徴) が片側に彫刻されています.使用中に正しい方向性を機械的に固定するために位置付けピンを使用することを可能にする重要な視覚的支援は,マトリックス内の部品のPin 1の方向性を明確に示す,片隅に位置する45度のチャンファーです.
| ブランド | ヒナーパック |
| モデル | HN24145 |
| 材料 | PPE |
| パッケージの種類 | IC コンポーネント |
| 色 | ブラック |
| 抵抗力 | 1.0x10e4-1.0x10e11Ω |
| 輪郭線サイズ | 322.6×135.9×7.62mm |
| 穴の大きさ | 13*13*2.11mm |
| マトリックス QTY | 6*16=96PCS |
| 平らさ | マックス 0.76mm |
| サービス | OEM,ODMを承認する |
| 証明書 | RoHS,IOS |
1自動化試験および組立:最も集中的に使用されるのは自動化試験および組立プロセスです.コンポーネントは,透孔 (PGA,DIP) から表面マウント (QFP,BGA) と無鉛装置 (LGA),QFN) は,精確で機械で読み取れるマトリックス形式でピックアンドプレースマシンに提示されます.
2グローバル輸送と安全な保管:積み重ねたJEDECトレイに積載された部品は,ストレージとグローバルロジスティックのための簡単で効率的で高度な保護ソリューションを提供します.積み重ねる 特徴 は,それぞれ の 連続 的 な トレイ が,その 下 の トレイ を 保護 する 蓋 の よう に 機能 する よう に 固有の 特性 で ある.
3プロセスの互換性:トレイは,様々な製造ステップを通じて部品のキャリアとして機能し,これはパンパンなどの高温プロセス (材料に応じて,140°Cまで) または清掃プロセス.
4コンポーネント互換性:従来のIC (QFP,BGA,TSOP,PGAなど) に加え,JEDECトレイは,コンネクター,PCB,MEMS,レンズ,時計の部品標準化された自動化機器を活用します
