| ブランド名: | Hiner-pack |
| モデル番号: | HN24153 |
| MOQ: | 1000 |
| 価格: | $1.5~$6(Prices Are Determined According To Different Incoterms And Quantities） |
| 支払条件: | 100% Prepayment |
| 供給能力: | 2000PCS/Day |

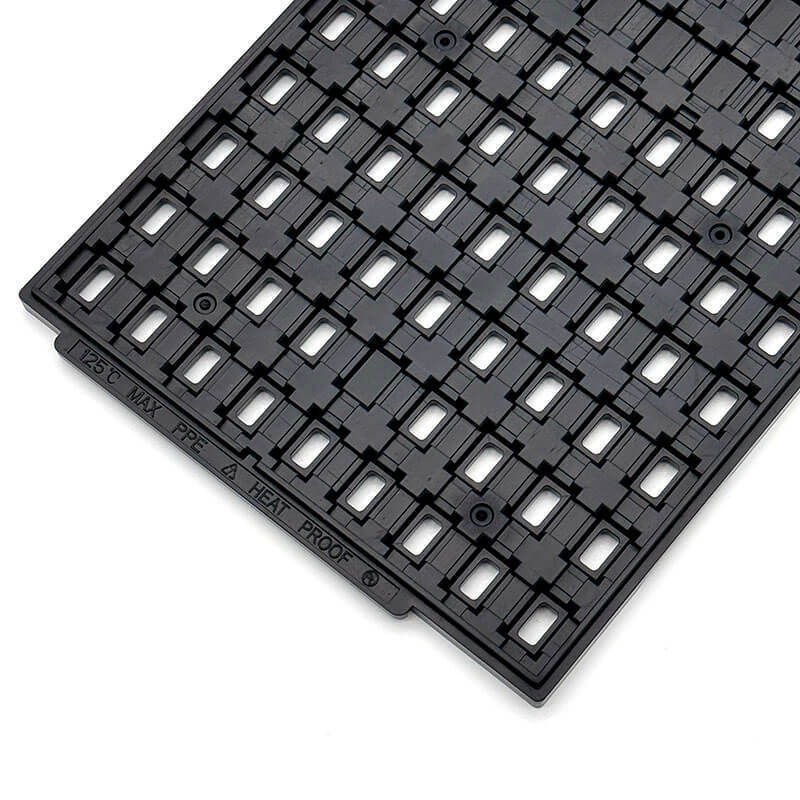

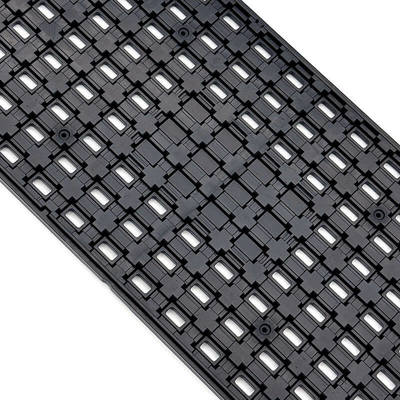

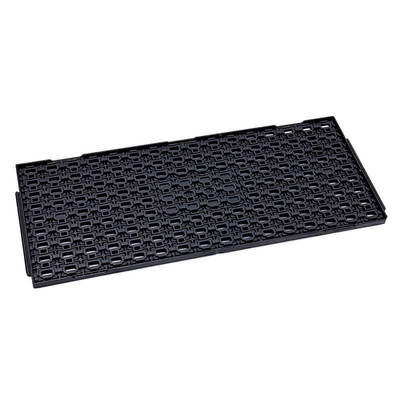

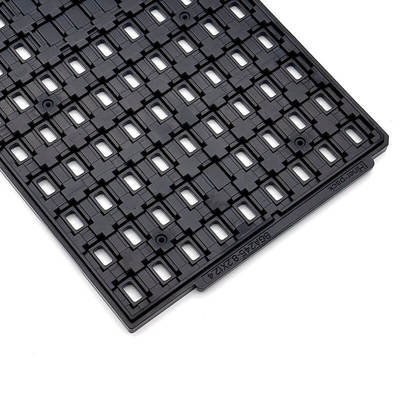

ユニバーサル・グローバル・スタンダード ESD IC コンポーネント・マトリックス・トレイ JEDEC 規格に準拠
JEDEC ICマトリックストレイは 自動化の共通言語を体現しています電子回路の安全で自動的な流れを制御するためにマイクロ電子機器業界が確立した厳格な仕様の一組これらのトレイの基本原理は標準化である.すべては同一の12.7 x 5.35インチ (322.6 x 136mm) の輪郭で製造されている.JEDEC トレイを即座に認識し,インタラクションを行うことができる部品ポケットの列と列からなる"マトリックス"構造は,自動ピックアップのための正確な空間座標 (ピッチ) を定義します.部品の集合を機械で読み取れるデータセットに変換する頑丈な鋳造化合物から作られ,通常はESD安全ポリマーで,導電性のために炭素を使用します (既定の黒色になります).JEDEC トレイは強く,次元的に安定するように設計されていますこの安定性は,機械的保護だけでなく,操作ストレスの両面と指定された熱条件下で精度の調整を維持するためにも重要です.信頼性の高い高速自動化の必要性.
JEDECトレイのインテリジェントなデザイン機能は 実体的な製造効率と便利性へと直接転化します
1標準化された概要 (即時アクセス): 最も重要な利点は,産業標準の地位であり,製造業者にグローバルな機器エコシステムへの即時アクセスを提供します.アクセサリーこれはサプライチェーン管理とプロセス統合を大幅に簡素化します.
2視覚的および機械的アライナメント: 主要な特徴は,プロセスの信頼性を保証します. 45度のチャンファーは,明確な視覚的なPin Oneインジケーターとして機能します.手動または自動加載中に部品の誤導のリスクを軽減する切断機能により,トレイの位置がフィッダー機器にロックされ,正確なピックアンドプレース操作が可能になります.
3汎用プロファイルオプション: 製造者は適切なトレイ厚さを選択できます. ロープロファイル (0.25インチ) 変数は,SOICやTQFPのような一般的なパッケージに対応する作業馬です.垂直貯蔵密度の最適化高プロファイル (0.40インチ) オプションは,モジュール,アセンブリ,CERQUAD パッケージなどの大きなまたは高いコンポーネントで利用可能で,高いコンポーネントの適切なクリアランスと保護を保証します.
4積み重ねやすさ向上: トレーには,複数のトレイを積み重ねた場合でも,安全な保管と輸送のために不可欠な,スタック安定性を保証する堅牢な相互接続機能が組み込まれています.積み重ねの配置は,空のトレイが上部積載トレイの部品のための保護カバーとして機能するように設計されています.
| ブランド | ヒナーパック |
| モデル | HN24153 |
| 材料 | PPE |
| パッケージの種類 | IC コンポーネント |
| 色 | ブラック |
| 抵抗力 | 1.0x10e4-1.0x10e11Ω |
| 輪郭線サイズ | 322.6×135.9×7.62mm |
| 穴の大きさ | 8.2*12.4*0.9mm |
| マトリックス QTY | 9*16=144PCS |
| 平らさ | マックス 0.76mm |
| サービス | OEM,ODMを承認する |
| 証明書 | RoHS,IOS |
内部マトリックスを設計し,外側のJEDEC封筒に固く固執する柔軟性は,その最も強力な特徴です.
パッケージ特有の保護: カスタムデザインは,異なるコンポーネントタイプのユニークな脆弱性を解決します.
材料と温度相容性: パーソナライゼーションは,特定の温度互換性と化学抵抗性を達成するための材料選択を中心に回ります.
色 と 容量: ブラックはESD伝導性の標準ですが,視覚的プロセス分離のためにカスタムカラーを使用できます.内部容量は,部品の幾何学と必要な特別なトレイ機能に基づいてカスタム設計によって最適化されますJEDEC フィッダーとの普遍的な互換性を確保する.
