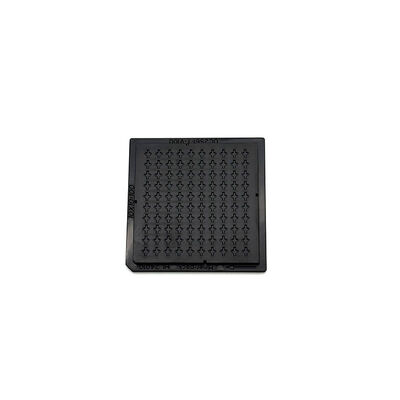

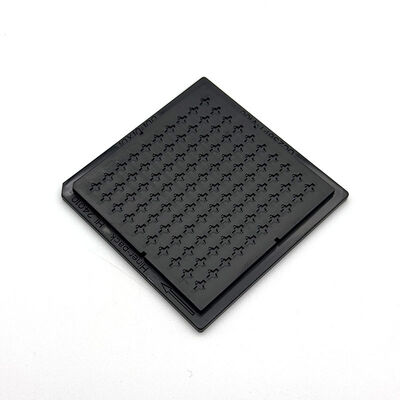

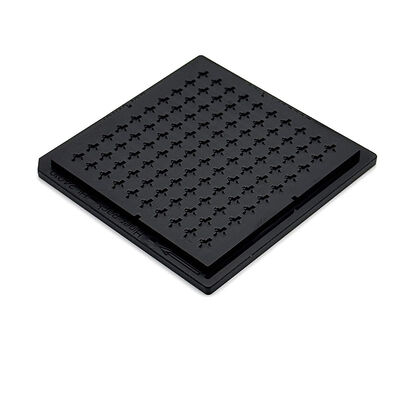

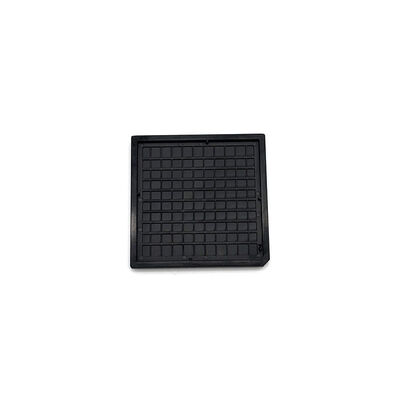

カスタムジオメトリ 高精度ワッフルパック 非標準部品保護用のチップトレイ

カスタムジオメトリ 高精度ワッフルパック 非標準部品保護用のチップトレイ

ブランド名: Hiner-pack
モデル番号: HN24082
MOQ: 500
価格: TBC
支払条件: 100% Prepayment
供給能力: 2000PCS/Day
詳細情報
起源の場所:
中国深セン
証明:
ISO 9001 ROHS SGS
成形方法:
射出成形
使用法:
IC/チップの保管と輸送
色:
再利用可能:
はい
材料:
パソコン
容量:
10x10=100個
表面抵抗:
1.0x10E4~1.0x10E11Ω
Packaging Details:
500 Pcs/carton(According To Actual Packing)
Supply Ability:
2000PCS/Day
製品説明
非標準部品保護用カスタム形状高精度ワッフルパックチップトレイ
カスタム形状ワッフルパックチップトレイシリーズは、標準的な長方形寸法に適合しないマイクロエレクトロニクス部品のために特別に開発されました。従来の既製トレイでは複雑な2.5Dデバイスに十分なサポートを提供できないことが多いですが、これらの高精度2インチおよび4インチワッフルパックは、お客様の特定のデバイスフットプリントに合わせてゼロから設計されています。
各トレイは、保護ポケットを作成するセパレーターリブの規則的なパターンを持つ、薄いワッフルのようなプロファイルを備えています。このシリーズを際立たせているのは、初期の製品金型設計段階でのMoldflow解析の統合です。この高度なシミュレーションにより、当社のエンジニアリングチームは材料の挙動を正確に予測でき、最終的な射出成形製品が優れた寸法精度と平面度を実現することを保証します。材料特性と金型構造をこれほど詳細に制御することで、半導体およびフォトニクス業界の最も厳しい品質要件を満たしています。
これらのトレイは単なるキャリアではありません。これらは、ベアダイからデリケートな医療用センサーまで、さまざまな製品を保護、自動化、保管する機械的に最適化された環境です。
主な特徴/メリット
  • エンジニアリング主導のカスタマイズ

  • 精密Moldflow解析

  • 迅速な開発サイクル
  • 高度なポケット機能
  • 永続的なESD整合性
  • 堅牢な寸法安定性
仕様
ブランド Hiner-pack
モデル HN24082
材質 PC
トレイタイプ 2インチワッフルパック
カラー ブラック
抵抗 1.0×10⁴ - 1.0×10¹¹ Ω
外形寸法 50.8x50.8x4mm
キャビティサイズ 1.55x0.80x0.45mm
マトリクス数量 10x10=100個
反り 最大0.2mm
サービス OEM、ODM対応
認証 RoHS、ISO
用途
これらのカスタムエンジニアリングされたワッフルパックは、非標準のマイクロエレクトロニクスアセンブリおよび特殊部品ハンドリングに最適なソリューションです。主な用途は次のとおりです。プロトタイプアセンブリ(新しいセンサー)、ポケットがユニークな物理的プロファイルに一致する必要がある場合。壊れやすい医療用マイクロパーツ(手術用インプラントや診断センサーなど)のハンドリング。高価なアイテムに個別の耐圧コンパートメントが必要な特殊な宝石や時計部品の安全な輸送。また、エンジニアリングラインの自動化への移行にも広く利用されており、カスタムツールの一貫したインターフェースを提供します。非公式の業界標準である2インチまたは4インチのフットプリントに準拠しているため、カバーやクリップなどの既存のワッフルパックアクセサリとの互換性を維持しながら、完全にカスタムメイドの内部環境を提供します。
カスタマイズ
最も困難なパッケージングニーズに対応するため、包括的な「スクラッチからの設計」サービスを提供しています。カスタマイズオプションは、部品の底面を保護するために部品を持ち上げるペデスタルや、マシンビジョンシステムを支援するためにトレイに直接成形されたリファレンスマークやフィデューシャルなどのコンポーネントサポート機能にまで及びます。材質タイプ(導電性ABS、PC、または高温樹脂)、ロット識別のためのカラーコーディング、部品番号の刻印を指定できます。端子分離や特殊なパッド保護が必要な部品であっても、当社のチームはポケットの形状を最適化して100%のアライメントを保証できます。少量ニーズ向けに、CNC加工または3Dプリンティングオプションも提供していますが、高精度、ESD安全な大量生産では、成形トレイが依然としてゴールドスタンダードです。
私たちについて:
Hiner-pack®は2013年に設立されました。ICパッケージングおよびテスト、および半導体ウェハー製造プロセスの設計、研究開発、製造、販売を統合したハイテク企業であり、自動ハンドリング、搬送、輸送において、ターンキーサービスをお客様に提供しています。

私たちを選ぶ理由:

  • JEDECおよびICトレイの工場直販メーカー
  • JEDEC準拠、自動化対応設計
  • OEMおよびODMカスタマイズ対応
  • 一貫した品質と安定した供給
  • グローバル半導体顧客から信頼されています
