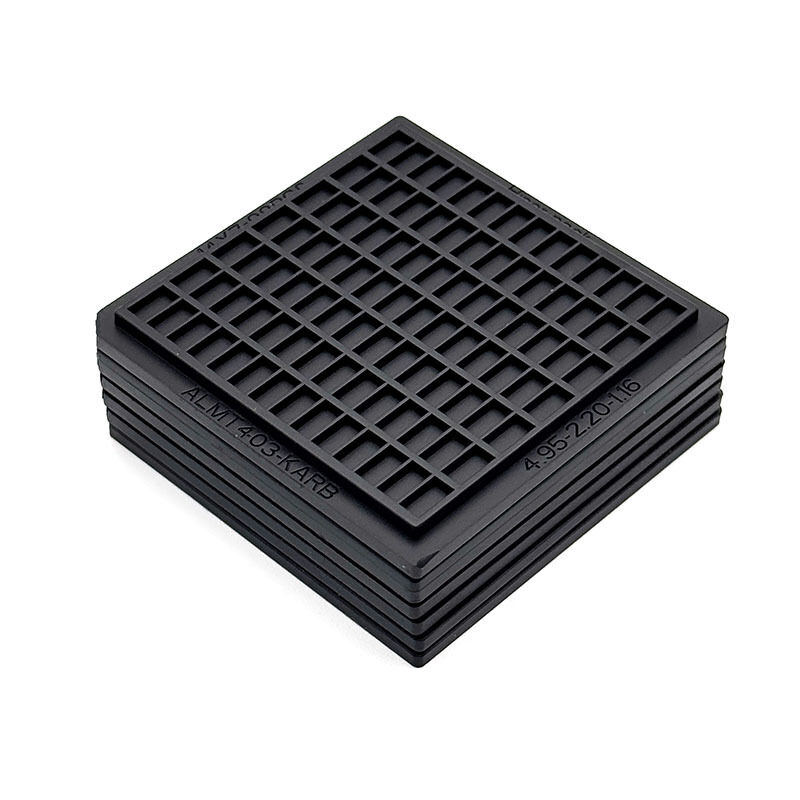

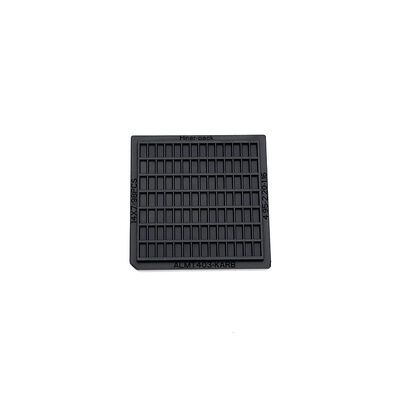

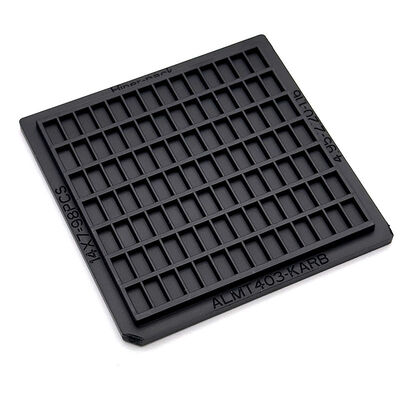

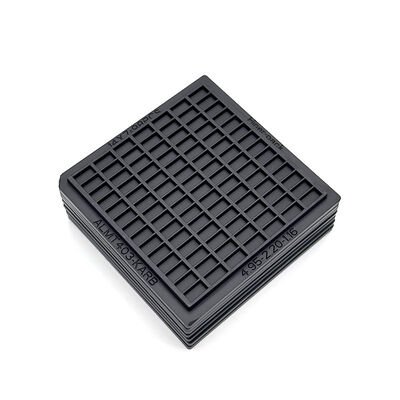

安定したカバーとクリップシステムを持つ2x2インチワッフルパックチップトレイを積み重ねることができます

ブランド名:	Hiner-pack
モデル番号:	HN24094
MOQ:	500
価格:	TBC
支払条件:	100% Prepayment
供給能力:	2000PCS/Day

詳細情報

製品説明

詳細情報

起源の場所:

中国深セン

証明:

ISO 9001 SGS ROHS

成形方法:

射出成形

色:

黒

反り:

最大0.2mm

使用法:

IC/チップの保管と輸送

再利用可能:

はい

材料:

ABS

財産:

ESD

容量:

14X7=98個

Packaging Details:

500 Pcs/carton(According To Actual Packing）

Supply Ability:

2000PCS/Day

製品説明

スタッカブル 2x2インチワッフルパックチップトレイ（セキュアカバーおよびクリップシステム付き）

Hiner-packの統合ワッフルパックパッケージングシステムは、機密性の高いマイクロエレクトロニックコンポーネントの安全な保管とグローバル流通に対する包括的なアプローチを表しています。トレイの効果はそれを固定するシステムと同じくらい有効であることを認識し、この製品ラインは高精度ワッフルパックチップトレイ、対応するカバー、および特殊な保持クリップ間のシームレスな相乗効果に焦点を当てています。各2x2インチトレイは、ベアダイおよびチップスケールパッケージ（CSP）用の精密成形されたポケットマトリックスを備えた、薄く省スペースなプロファイルで設計されています。
このシステムは、電気伝導性または帯電防止ポリマー（ABS/PC）を使用して製造されており、スタック全体にわたって静電気放電に対する恒久的な保護を保証します。設計段階で高度なMoldflow解析を利用することにより、トレイとカバーのインターロック機能が高い平面度と機械的整合性を維持し、国際輸送の厳しさの中でコンポーネントがポケット間を移動したり押しつぶされたりするのを防ぎます。

主な特徴/メリット

包括的なスタッカブルデザイン

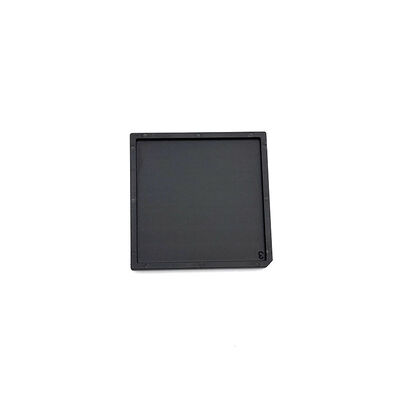

トップカバーによる完全な閉鎖
ユニバーサルクリップシステム互換性
恒久的なESDおよびRoHS整合性
高精度および平面度制御
ほこりのないクリーンルームパッケージング

仕様

ブランド		Hiner-pack
モデル		HN24094
素材		ABS
トレイタイプ		2インチワッフルパック
色		黒
抵抗		1.0×10⁴ - 1.0×10¹¹ Ω
外形寸法		50.8x50.8x4mm
キャビティサイズ		4.95x2.2x1.16mm
マトリックス数量		14X7=98個
反り		最大0.2mm
サービス		OEM、ODM対応
認証		RoHS、ISO

用途

このシステムレベルのソリューションは、エンドツーエンドのマイクロエレクトロニクスロジスティクスの標準です。主な用途は次のとおりです。国際コンポーネント輸送（スタッカブルトレイとクリップの組み合わせにより、長距離の航空および海上貨物に必要な耐久性を提供します）。自動トレイハンドリングシステム（スタックの一貫した寸法と平面度により、信頼性の高い機械的把持と供給が可能になります）。クリーンルーム在庫管理（ベアダイまたは光学素子の大量を保管するための、整理されたほこりのない方法を提供します）。また、フィールドサービスキットにも最適です。技術者は、機密性の高い交換部品を携帯するためのコンパクトで安全な方法を必要としています。完全なアクセサリサプライベースを提供することにより、お客様は生産ラインから最終ユーザーまで、最も壊れやすいマイクロエレクトロニック資産を管理するためのワンストップソリューションを得ることができます。

カスタマイズ

ワッフルパックシステムのカスタマイズは、トレイのジオメトリを超えてパッケージアセンブリ全体に及びます。背の高いコンポーネントや独自の表面突起を持つコンポーネントに対応するカスタム高さスタックおよび特殊カバーを設計できます。当社のエンジニアリングチームは、さまざまな製品グレードまたはプロセスステージの迅速な視覚的識別のため、カスタムカラーのトレイおよびカバーも提供できます。さらに、トレーとカバーの両方にレーザー刻印または成形識別マークを追加して、トレーサビリティを向上させる機能を提供します。既存の設計により、お客様固有のプロセス要件を満たす「トレイ+カバー」の組み合わせを迅速に構成でき、カスタム成形ソリューションをわずか3〜4週間で提供できるため、お客様固有のコンポーネントが実績のあるテクノロジーによってサポートされることを保証します。

私たちについて:
Hiner-pack®は2013年に設立されました。ICパッケージングおよびテスト、ならびに半導体ウェーハ製造プロセスの設計、研究開発、製造、販売を統合し、自動ハンドリング、キャリー、輸送におけるターンキーサービスをお客様に提供するハイテク企業です。

私たちを選ぶ理由:

JEDECおよびICトレイの工場直販メーカー
JEDEC準拠、自動化対応設計
OEMおよびODMカスタマイズ対応
一貫した品質と安定した供給
グローバル半導体顧客から信頼されています
