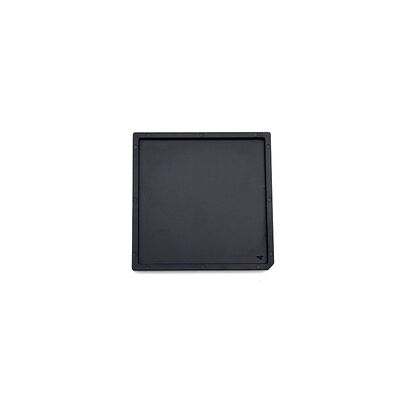

マイクロチップの保管・輸送用 永久ESD安全導電性ABSワッフルパックチップトレイ

マイクロチップの保管・輸送用 永久ESD安全導電性ABSワッフルパックチップトレイ

ブランド名: Hiner-pack
モデル番号: HN24118
MOQ: 500
価格: TBC
支払条件: 100% Prepayment
供給能力: 2000PCS/Day
詳細情報
起源の場所:
中国深セン
証明:
ISO 9001 ROHS SGS
再利用可能:
はい
使用:
輸送,保管,梱包
表面抵抗:
1.0x10E4~1.0x10E11Ω
色:
容量:
10x10=100個
反り:
最大0.2mm
使用法:
IC/チップの保管と輸送
Packaging Details:
500 Pcs/carton(According To Actual Packing)
Supply Ability:
2000PCS/Day
製品説明
マイクロチップ保管・輸送用 永久ESD安全導電性ABSワッフルパックチップトレイ
半導体業界にルーツを持つ特殊ワッフルパックチップトレイは、小型で高精度、そして壊れやすいアイテムの在庫管理を必要とするあらゆる分野にその有用性を広げています。
各トレイは、永久帯電防止または導電性ポリマー(ABS/PC)から成形されており、ほこりの蓄積や静電気放電に伴うリスクを防ぐ、クリーンで安全な環境を提供します。これは、電子機器以外の用途でも同様です。

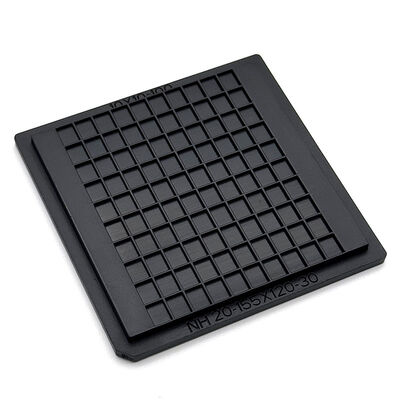

薄い「ワッフル」デザインは、セパレーターリブの規則的なパターンを作成し、個々の保護されたコンパートメントを生み出し、コンポーネント同士の接触、傷、または破損を防ぎます。洗練されたMoldflow解析を適用することで、すべてのトレイが優れた平面度とサイズ精度を維持することを保証し、手作業での仕分けと自動ツールハンドリングシステムとの統合の両方に最適です。
主な特徴/メリット
  • 永久的なESD整合性

  • 非剥離性、クリーンルーム対応

  • 化学的・寸法的安定性

  • 最適化されたポケットマトリックス

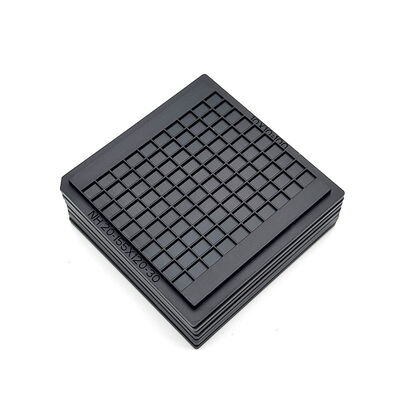

  • 安全なスタッキングと出荷

仕様
ブランド Hiner-pack
モデル HN24118
素材 ABS
トレイタイプ 2インチワッフルパック
カラー ブラック
抵抗値 1.0×10⁴ - 1.0×10¹¹ Ω
外形寸法 50.7x50.7x5.5mm
キャビティサイズ 3.96×3.06×0.77mm

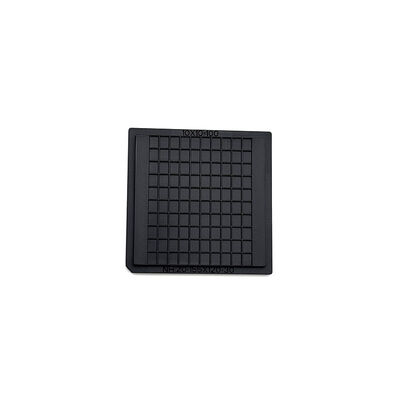

マトリックス数量 10X10=100個
反り 最大 0.2mm
サービス OEM、ODM対応
認証 RoHS、ISO
用途
これらの素材固有のワッフルパックは、信頼性試験および長期保管に不可欠です。常温ABSバージョンは、機械的保護が優先される海外出荷およびロジスティクスにおける業界標準です。特殊なベーク可能なバージョンは、トレイが高温に耐え、アウトガスや形状変化を起こさない必要があるバーンイン試験およびコンポーネント硬化に不可欠です。また、高純度で非剥離性の素材がデリケートなレンズやセンサーの保護に不可欠なフォトニクスおよびオプトエレクトロニクスパッケージングでも広く使用されています。単純な室温での仕分けであっても、複雑な熱プロファイルであっても、歩留まりを高く保ち、コンポーネントを保護するために、特定の素材グレードを提供します。
カスタマイズ
お客様固有の環境要件に最適な素材を選択するための技術ガイダンスを提供します。カスタマイズオプションには、正確なベーキングサイクルに合わせたプラスチックを選択できるテーラードサーマルレーティングや、適切な部品サポートとアライメントを保証するカスタムポケットジオメトリが含まれます。また、生産現場で異なる製品バッチを識別するのに役立つカラーコード付き導電性樹脂(ベーク不可バージョン用)も提供できます。新規開発については、わずか3〜4週間でカスタム成形された素材固有のトレイをお届けする迅速なプロトタイピングパスを提供し、グローバルなマイクロエレクトロニクス業界の最も厳格な品質要件を満たします。
会社概要:
Hiner-pack®は2013年に設立されました。ICパッケージングおよびテスト、ならびに半導体ウェーハ製造プロセスの自動ハンドリング、搬送、輸送における設計、研究開発、製造、販売を統合したハイテク企業であり、顧客にターンキーサービスを提供しています。

選ばれる理由:

  • JEDECおよびICトレイの工場直販メーカー
  • JEDEC準拠、自動化対応設計
  • OEMおよびODMカスタマイズ対応
  • 一貫した品質と安定した供給
  • グローバル半導体顧客からの信頼
