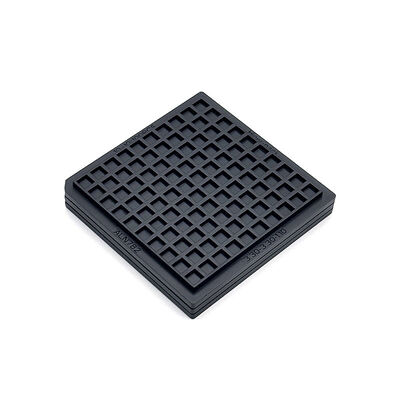

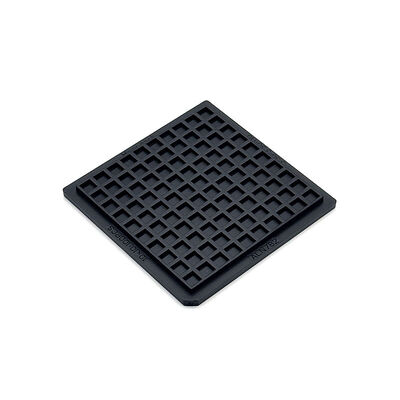

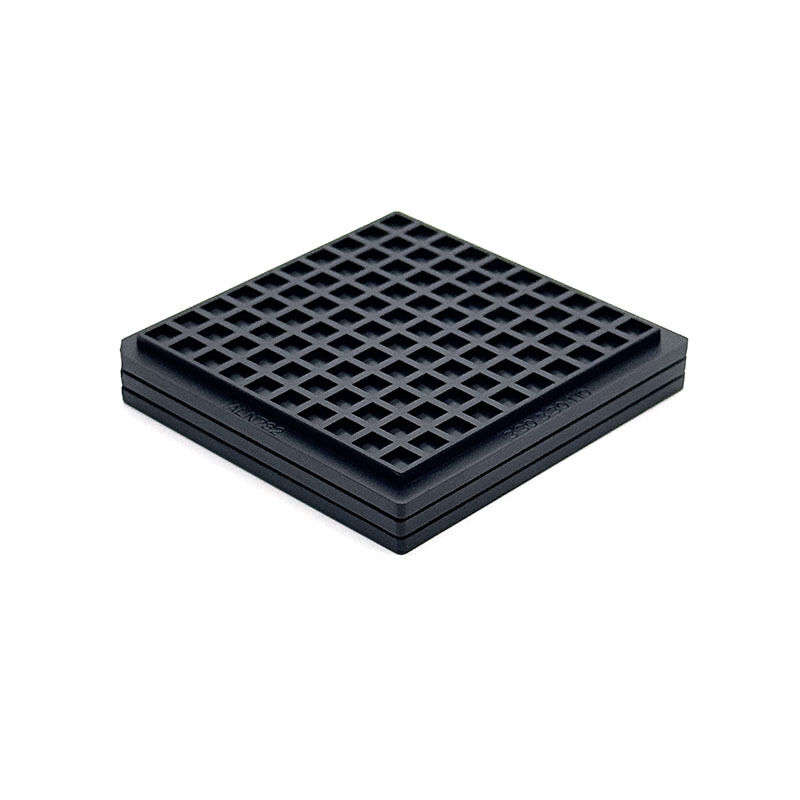

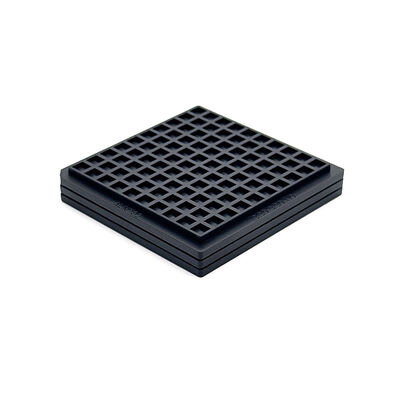

繊細な半導体の安全な保管のための精密ESDICチップトレイ

繊細な半導体の安全な保管のための精密ESDICチップトレイ

ブランド名: Hiner-pack
モデル番号: HN24206
MOQ: 500個
価格: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
支払条件: T/T
供給能力: 2000個/日
詳細情報
起源の場所:
中国
証明:
ROHS, ISO
皿の重量:
さまざまですが、通常はキャビティあたり最大 500 グラム
色:
品質保証:
配達保証,信頼性の高い品質
輪郭線のサイズ:
50.7×50.7×4mm
穴の大きさ:
3×0.75mm
インコタームズ:
exw、fob、cif、ddu、ddp
モールドタイプ:
注射
再利用可能:
はい
トレーの形:
長方形
はっきりしたクラス:
概要および超音波清浄
ICタイプ:
BGA,QFP,QFN,LGA,PGA
梱包レベル:
輸送パッケージ
反り:
反りMAX 0.21mm
容量:
10x10=100個
パッケージの詳細:
カートン、パレット
供給の能力:
2000個/日
ハイライト:

ESD ICチップトレイ

,

精密半導体保管トレイ

,

デリケートなICチップ保管トレイ

製品説明
繊細な半導体を安全に保管するための高精度 ESD IC チップ トレイ

精密に設計されたキャビティが特徴で、繊細な半導体をしっかりと支え、取り扱い中のズレや静電気による損傷を防ぎます。高頻度の生産シナリオでも安定したパフォーマンスを維持し、コンポーネントの損失を削減し、一貫した動作信頼性を確保します。


信頼性の高い ESD 保護を提供して敏感なコンポーネントを保護し、工業生産および保管環境でのパフォーマンスを維持します。長期間の使用でも摩耗や変形に強く、中断することなく継続的なワークフローをサポートします。


さまざまな IC 仕様に合わせてキャビティ サイズとレイアウトの完全なカスタマイズをサポートし、最適な効率を実現するクリーンな製造基準に準拠します。さまざまな自動化された生産ラインとパッケージング要件に適応し、半導体メーカーに合わせたソリューションを提供します。

主な機能/利点
  • 耐久性のある構造
  • 精密なキャビティレイアウト
  • 耐久性のある構造
  • 完全にカスタマイズ可能なデザイン
  • 工場はISO認証を取得しており、製品はRoHS基準に準拠しています。
仕様
ブランド ハイナーパック
モデル HN24206
抵抗 1.0×10⁴~1.0×10¹¹Ω
輪郭線のサイズ 50.7×50.7×4mm
キャビティサイズ 3×0.75mm
マトリックス数量 10x10=100個
反り MAX0.21mm
サービス OEM、ODMを受け入れる
カスタムポケットオプション 利用可能
アプリケーション
半導体の保管、生産ラインの搬送、部品のテスト、パッケージングに適しています。自動ピックアンドプレイス システムと ESD 制御環境でシームレスに作業します。

チップ製造工場、高度なパッケージング施設、電子部品サプライヤーに適用されます。在庫の長期保管や工場間の輸送に最適です。
カスタマイズされたサービス
高精度 ESD IC トレイ向けに完全にカスタマイズされたソリューションを提供します。固有の半導体チップ サイズに合わせてキャビティの寸法、間隔、レイアウトを変更します。耐久性を高めるために高性能の ESD 安全素材を使用しています。特定の生産ニーズを満たすために、プロトタイプの検証とパーソナライズされた設計サポートを提供します。
私たちについて:
Hiner-pack® は 2013 年に設立されました。同社は、設計、研究開発、製造、IC パッケージングとテストの販売、自動化されたハンドリング、搬送、輸送における半導体ウェーハ製造プロセスを統合し、顧客にターンキー サービスを提供するハイテク企業です。

当社を選ぶ理由:

  • ~における豊富な経験JEDEC / IC / ワッフルパックトレイ
  • 社内での金型設計能力
  • 迅速なプロトタイプ開発
  • 厳格な品質管理プロセス
  • 世界中の半導体顧客への安定供給
